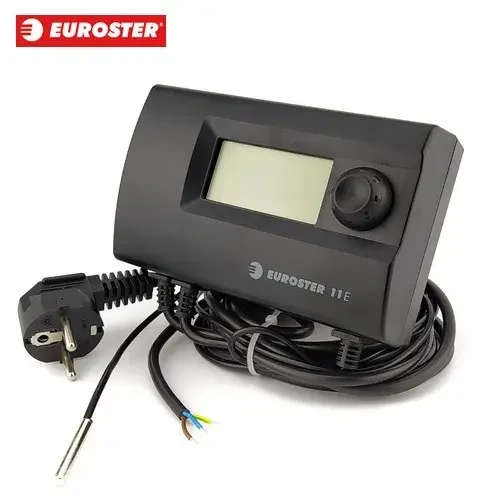

Автоматика для насоса EUROSTER 11E (1 насос ЦО або 1 насос ГВП)

EUROSTER 11E це сучасний мікропроцесорний командо-контролер, який може працювати з насосом Ц. О. або зарядним насосом бака-акумулятора ГВП.

Командо-контролер EUROSTER 11E забезпечений системою АНТИСТОП, запобігає процес заїдання ротора невикористаного насоса. Після опалювального сезону, кожні 14 днів він автоматично включає і запускає насос на 30 секунд. Щоб система
діяла після опалювального сезону, контролер повинен залишатися включеним.

ТЕХНІЧНА ХАРАКТЕРИСТИКА

• Живильна напруга: 230 В 50 Гц
• Споживання струму: макс. 7 мА(1.6 Вт)
• Максимальне навантаження виходу: 3 A
• Довжина проводів: 1,5 м.
• Розміри (шир. хвыс. хглуб.): 150x90x54 мм.

КОМПЛЕКТ ПОСТАЧАННЯ

• Командо-контролер з датчикомтемпературы
• Затискна стрічка датчика
• Розпірні дюбелі
• Керівництво по експлуатації
• Шаблон кріплення

ЗОВНІШНІЙ ВИГЛЯД

1. Живильний провід командо-контролера, 230В 50 Гц
2. Живильний кабель зарядного насоса Ц. О./ ГВП, 230В 50Гц
3. Провід датчика температури
4. Мережевий вимикач
5. ДисплейLCD
6. Вороток

ОПИС ДИСПЛЕЯ

1. Назва встановлюваного параметра – висвічується під час подсмотра і зміни установки
2. Символ датчика температури джерела тепла (котла) – в режимі Ц. О.
3. Символ ручної роботи – горить під час ручного управління
4. Символ тривоги – пульсує в разі появи тривожного стану
5. Презентація стану топки (температури джерела тепла) – опис: нижче
6. Символ насоса ГВП – горить під час роботи насоса в режимі ГВП
7. Символ насоса Ц. О. – горить під час роботи насоса в режимі Ц. О.
8. Температура джерела тепла (котла) або бака-акумулятора ГВП – в залежності від режиму роботи / Значення представляється параметра
9. Символ датчика температури бака-акумулятора – режим ГВП
10. Номер позиції меню – висвічується під час подсмотра і зміни установки

УСТАНОВКА РЕЖИМУ РОБОТИ І ВІДНОВЛЕННЯ ЗАВОДСЬКИХ УСТАНОВОК

EUROSTER 11E працює в одному з двох режимів: управління насосом Ц. О. або насосом ГВП. В режимі Ц. О. насос включається, якщо температура датчика перевищить задане значення. В режимі ГВП насос включається, поки температура датчика не досягне заданого значення. Зміна режиму роботи відбувається шляхом відновлення заводських установок, передбачених для даного режиму.

• Набор1 передбачений для систем Ц. О.
• Набор2предусмотрен для систем ГВП.

У разі потреби відновлення заводських установок слід:

• Тримаючи вжатый вороток, вимкнути і включити командо-контролер.На дисплеї з'явиться напис "Fd" (англ. Factory defaults) і, після відпущення воротка, цифра 0.
• З допомогою воротка вибрати бажаний набір установок (1 або 2) і підтвердити.
• Перевірити та, у разі потреби, коригувати інші установки контролера.

СХЕМИ ПІДКЛЮЧЕННЯ

В системі з насосом Ц. О.

1. Командо-контролер EUROSTER 11E
2. Котел Ц. О.
3. Датчик температури
4. Насос Ц. О.
5. Теплоприемник– обігрівач

В системі з насосом ГВП:

1. Командо-контролер EUROSTER 11E
2. Датчик температури
бака-акумулятора ГВП
3. Бак-акумулятор ГВП
4. Зарядний насос бака ГВП
5. Котел Ц. О. (газовий)
6. Насос Ц. О.
7. Теплоприемник – обігрівач

В системі з насосом циркуляції ГВП (так звана третя трубка):

1. Командо-контролер EUROSTER 11E
2. Датчик температури
3. Насос циркуляції ГВП
4. Котел Ц. О. з баком-акумулятором
ГВП
5. Насос Ц. О.
6. Теплоприемник – обігрівач
