Пластинчастий теплообмінник IMS В3-012-ZB-30 3/4 (30-50кВт)

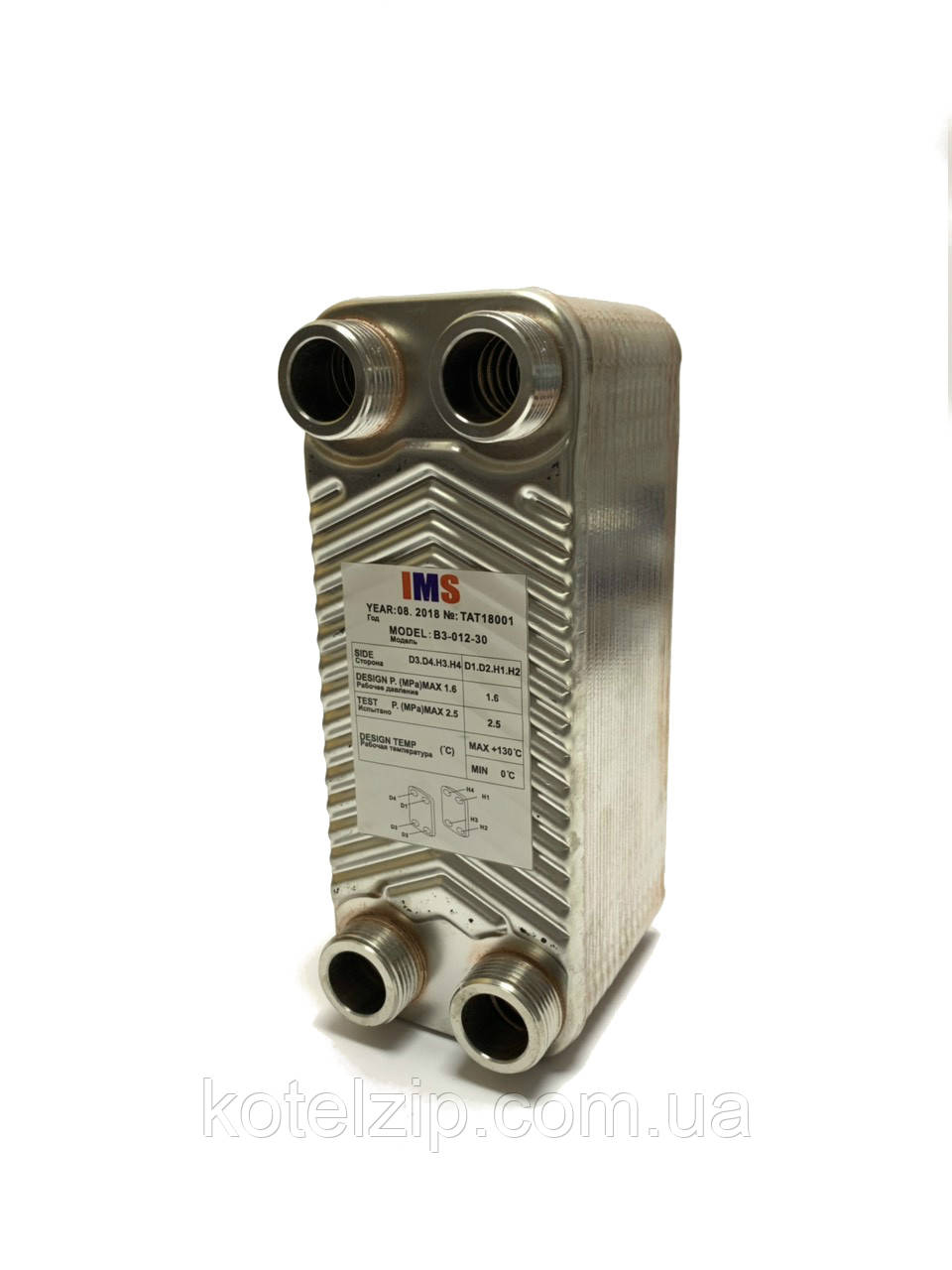

Пластинчастий теплообмінник IMS В3-012-ZB-30 3/4
Пластинчастий теплообмінник IMS B3-012-ZB-30 3/4": універсальність, конструкція та сфера застосування

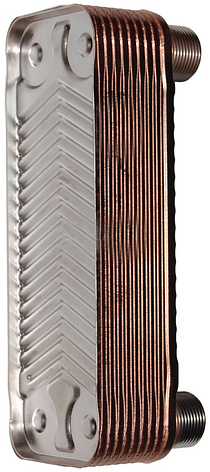

Паяні пластинчасті теплообмінники призначені для передачі тепла від одного теплоносія до іншого через поверхню пластин. Вони забезпечують міцну монолітну конструкцію, оскільки складаються з рифлених пластин із нержавіючої сталі, спаяних міддю у вакуумній печі. У процесі виробництва кожна наступна пластина повернута на 180 градусів відносно попередньої, що сприяє значній турбулізації потоків та забезпечує ефект самоочищення теплообмінника. Протитечійний рух робочих серед забезпечує виняткову ефективність теплообміну навіть при низьких швидкостях потоків. Цей теплообмінник можна використовувати в системах із фреоном, водою, антифризом та іншими робочими середовищами.
Теплообмінники компанії IMS відрізняються високою надійністю та широкою сферою застосування.
Сфера застосування теплообмінника IMS B3-012-ZB-30:
- Опалення
- Гаряче водопостачання (ГВП)
- Вентиляція
- Підігрів виробничої води
- Центральне опалення
- Сонячні установки
- Системи теплої підлоги
- Підігрів басейнів
- Системи кондиціонування
- Холодильна техніка
- Охолодження для майнінгу
Цей теплообмінник може використовуватися як:
- Пароохолоджувач
- Переохолоджувач
- Конденсатор
Переваги паяних пластинчастих теплообмінників:
- Висока надійність
- Ефективність
- Широкий діапазон робочих температур
- Високий робочий тиск
- Висока корозійна стійкість
- Невеликий внутрішній об'єм
- Компактність конструкції
- Великий вибір типорозмірів
- Простота конструкції та монтажу
- Низька вартість
Технічні характеристики теплообмінника IMS B3-012-ZB-30:
- Кількість панелей: 30
- Товщина панелей: 0,3 мм
- Теплообмінна поверхня: 0,5 м²
- Матеріал: сталь ANSI 304
- Припій: мідь
- Діаметр з'єднання: F1, F3 — GZ 3/4"; F2, F4 — GZ 3/4"
- Напрямок потоку: F1 -> F3; F4 -> F2 (протитечія)
- Тиск тестування: 2,5 МПа (25 бар)
- Робочий тиск: 1,6 МПа (16 бар)
- Робоча температура: 0 – 130 °C
Пластинчастий теплообмінник IMS B3-012-ZB-30 – це універсальне рішення, яке використовується для обміну тепловою енергією між двома теплоносіями. Він застосовується у системах центрального опалення, гарячого водопостачання та інших завданнях, що потребують ефективного теплообміну.
Габаритні розміри теплообмінника IMS b3 12-30
Теплообмінник В1-012-ZB-30 служить для обміну теплової енергії між двома її носіями (теплоносії), і використовується в системах центрального опалення, ГВП.
Пропонуємо відео огляд теплообмінника IMS. який буде встановлений в систему гарячого водопостачання, для забезпечення побутових потреб. У відео продемонстровано яка температура буде на виході, якщо вода буде 55с. У тесті буде використовуватися модель IMS B3-12-20. Рекомендуємо до перегляду.
Приклад застосування теплообмінника IMS для нагріву води побутових цілях (за приклад було взято теплообмінник на 20 пластин)
Застосовувані в побуті теплогенератори (навісні котли, проточні нагрівачі, недорогі бойлери) здатні приготувати гарячу воду для домашніх потреб, з невеликою продуктивністю — 3-11 л/хв. Цього обсягу вистачає для одночасної подачі води в 1-2, максимум 3 точки розбору.
Якщо планується більшу кількість точок, наприклад невеликий готель або приватне підприємство громадського харчування, то одержувана гаряча вода від теплообмінника, як раз те, що потрібно. Для цього, можна застосувати пластинчастий теплообмінник IMS, який підключають до системи опалення за наступною схемою:
Схема підключення теплообмінника IMS до системи опалення
Гаряча вода від теплообмінника IMS дає продуктивність 2 м3/год або 33 л/хв, що з лишком покриває всі необхідні норми споживання води. Звичайно, якщо потрібно збільшити обсяги гарячої води, то можна поставити більш потужний теплообмінник.
Завдяки такій компоновці і малій товщині пластин, здійснюється швидка передача тепла, що дозволяє отримувати гарячу воду з мінімальними втратами.
У зв'язку з малою вагою паяного пластинчастого теплообмінника, його не можна кріпити до стіни, але для зручності монтажу, все таки, краще встановити його на саморобні кронштейни:
Гаряча вода від теплообмінника — обв'язка
Теплообмінник для басейну. Схема реалізації.
Теплообмінник для теплового насоса. Схема реалізації.
Теплообмінник для теплих підлог від центрального опалення.
Основні | |
---|---|
Виробник | IMS |
Країна виробник | Польща |
Гарантійний термін | 12 міс |
Тип рекуперативного поверхневого теплообмінника | Пластинчастий |
Тип з'єднання теплообмінника | різьба |
