Euroster 12M погодозалежна автоматика для клапана і насоса

Euroster 12M: Погодозалежний контролер опалювального контуру

Euroster 12M є універсальним погодозалежним контролером, призначеним для управління опалювальним контуром зі змішувальним клапаном з трипозиційним сервоприводом і насосом центрального опалення. Контролер забезпечує ефективне та зручне управління опалювальною системою, надаючи користувачеві всі необхідні функції для оптимізації роботи котла.

Основні функції контролера Euroster 12M

• Управління трипозиційним сервоприводом змішувального клапана.
• Управління насосом опалювального контуру.
• Погодозалежне визначення заданої температури опалювального контуру.
• Тижневий графік роботи.
• Взаємодія з кімнатним регулятором.
• Автоматичне вимкнення опалення при підвищенні температури зовнішнього повітря.
• Функція тимчасового включення контуру із заданою температурою (нагрів підлоги, швидкий підігрів приміщень).
• Захист від перегріву контуру та захист від замерзання.
• Сигналізація тривожних ситуацій.
• Можливість тестового включення виходів.
• Система Анти-Стоп – захист насосів від "закисання".
• Читабельний графічний ЖК-дисплей з підсвічуванням.
• Датчики температури в комплекті.

Технічні характеристики Euroster 12M

• Керовані пристрої: Насос центрального опалення, трипозиційний сервопривод змішувального клапана з кінцевими вимикачами.
• Електроживлення: 230 В, 50 Гц.
• Максимальне навантаження виходу насоса: 1 А, 230 В, 50 Гц.
• Максимальне навантаження виходу змішувача: 1 А, 230 В, 50 Гц.
• Максимальна споживана потужність контролера: 3 Вт.
• Діапазон вимірюваних температур: від -30ºC до +100ºC.
• Діапазон регулювання температури: від +10ºC до +90ºC.
• Точність регулювання температури: 1ºC.
• Діапазон гістерезису: 2ºC - 10ºC.
• Візуальна індикація: графічний ЖК-дисплей з підсвічуванням.
• Робоча температура: від +5ºC до +40ºC.
• Температура зберігання: від 0ºC до +45ºC.
• Ступінь захисту корпусу: IP40.
• Колір: чорний.
• Спосіб монтажу: настінний, розпірні дюбелі.
• Вага контролера: 0,92 кг.
• Гарантійний термін: 2 роки.
• Розміри (шир./ вис./ гл.): 150/90/52 мм.
• Мережева захист: плавкий уповільнений запобіжник WTA-T4A (всередині контролера).

Комплектація

• Контролер Euroster 12M з датчиками температури.
• Датчик температури зовнішнього повітря.
• Притискні стрічки датчиків (2 шт.).
• Монтажні розпірні дюбелі (4 шт.).
• Шаблон кріплення.
• Інструкція з експлуатації та монтажу з гарантійним талоном.

Довжина кабелів

• Кабель живлення контролера: 1,5 м.
• Кабель живлення насоса ЦО: 1,5 м.
• Кабель живлення сервопривода змішувача: 3 м.
• Кабель для підключення кімнатного регулятора: 0,5 м.
• Кабель датчика зовнішньої температури: 5 м.
• Кабель датчика температури контуру ЦО: 3 м.
• Кабель датчика температури подачі: 1,5 м.

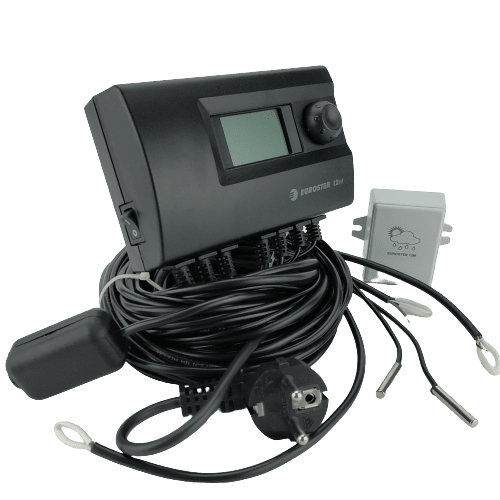

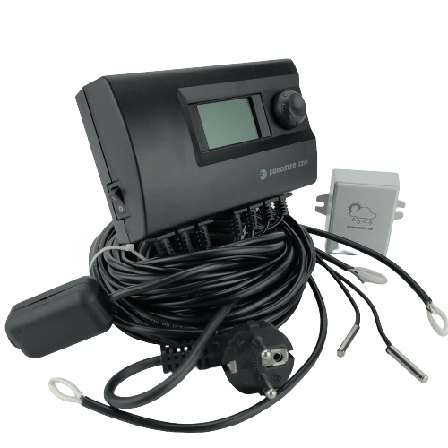

Зовнішній вигляд і складові частини

1. Кабель живлення контролера, 230 В, 50 Гц.
2. Кабель живлення насоса центрального опалення, 230 В, 50 Гц.
3. Кабель живлення сервопривода клапана, 230 В, 50 Гц.
4. Кабель для підключення кімнатного регулятора.
5. Кабель датчика зовнішньої температури.
6. Кабель датчика температури регульованого контуру.
7. Кабель датчика температури подачі.
8. Мережевий вимикач.
9. ЖК-дисплей.
10. Поворотна ручка регулювання.

Схема підключення

Представлена схема є спрощеною і не містить всіх елементів, необхідних для правильної роботи системи.

1. Датчик температури зовнішнього повітря.
2. Кімнатний регулятор.
3. Датчик температури опалювального контуру.
4. Насос контуру ЦО.
5. Змішувальний клапан з сервоприводом.
6. Датчик температури подачі.

Характеристики Euroster 12M

• Вага: 920 г.
• Призначення: для насосів, для котлів.
• Живлення: 230 В, 50 Гц.
• Габарити (В/Ш/Г): 150 х 90 х 52 мм.
• Діапазон вимірювання температури (повітря): від -30ºC до +100ºC.
• Діапазон управління температурою (повітря): від +10ºC до +90ºC.
• Точність налаштування температури (повітря): 1°C.
• Країна бренду: Польща.
• Споживана потужність: 3 Вт.
• Режим антизамерзання: Так.
• Цикл роботи: Тижневий.
• Контроль стану роботи: ЖК-дисплей.
• Тип підключення: провідний.

Висновок

Euroster 12M - це надійний та багатофункціональний погодозалежний контролер опалювального контуру, який ідеально підходить для управління системами опалення зі змішувальними клапанами та насосами. Він забезпечує точне регулювання температури, захищає систему від перегріву та замерзання, а також надає зручний інтерфейс для налаштування та контролю

Зовнішній вигляд і складові:

1. 1. Кабель живлення контролера, 230 В, 50 Гц
   2. Кабель живлення насоса центрального опалення, 230 В, 50 Гц
   3. Кабель живлення сервоприводу клапана, 230 В, 50 Гц
   4. Кабель для підключення кімнатного регулятора
   5. Кабель датчика зовнішньої температури
   6. Кабель датчика температури регульованого контуру
   7. Кабель датчика температури подачі
   8. Мережевий вимикач
   9. РК-дисплей
   10. Поворотна ручка регулювання

Схема підключення

Представленная схема является упрощенной и не содержит всех элементов, необходимых для правильной работы системы.

1. Датчик температуры наружного воздуха (внешней температуры)
2. Комнатный регулятор
3. Датчик температуры отопительного контура
4. Насос контура Ц.О.
5. Смесительный клапан с сервоприводом
6. Датчик температуры подачи
