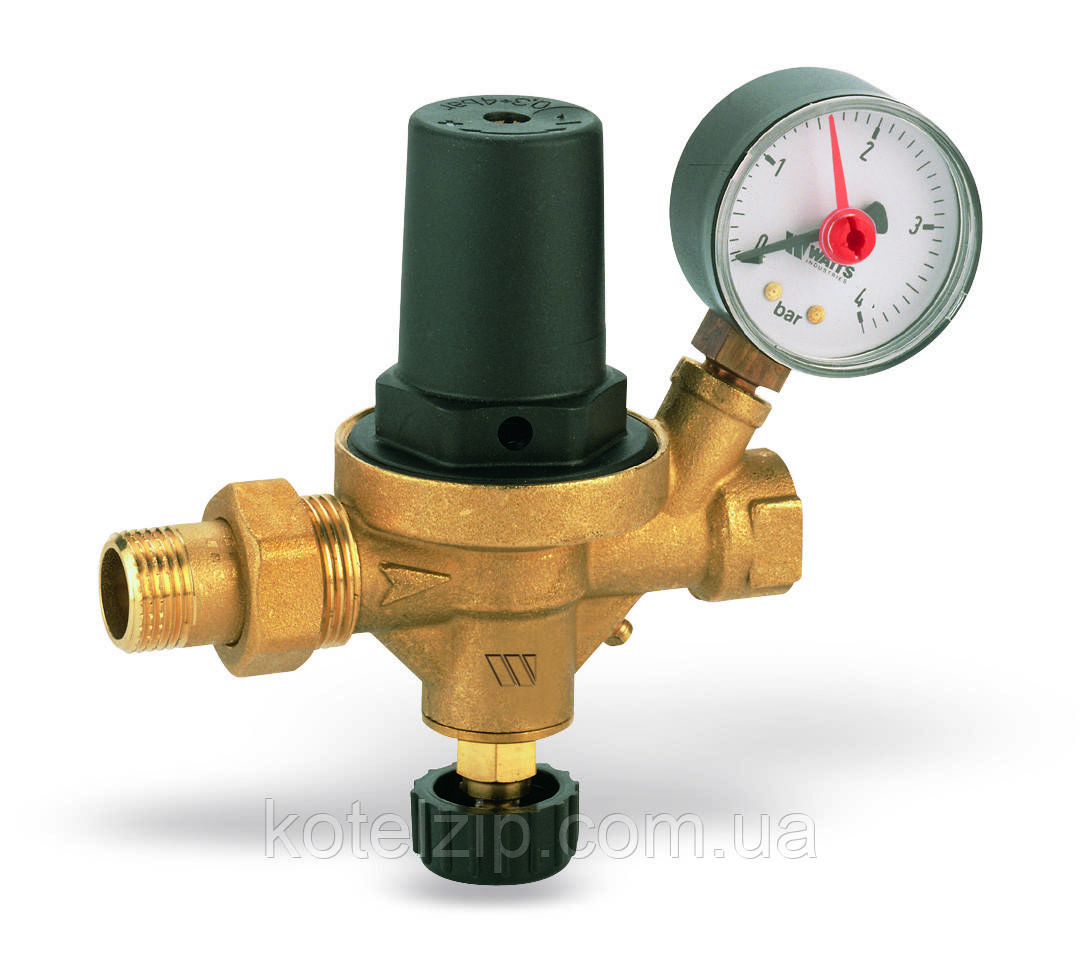

WATTS ALIMAT ALMD підживлюючий клапан з манометром

WATTS ALIMAT ALMD підживлюючий клапан з манометром

Технічні характеристики

• Максимальний тиск на вході: 10 бар
• Діапазон регулювання тиску на виході: 0,3 до 4 бар
• Максимальний витрата, Kvs: 1,8 м3/год
• Чутливість: 0,2 бар
• Підключення манометра: 1/4" ВР
• Підключення: 1/2" ВР
• Макс. температура живильної системи: 40 °С

Будова і основні компоненти

1. 1. З'єднання для шланга.
2. 2. Настановний гвинт.
   3. Пружина.
3. 4. Клапан.
4. 5. Мембрана.
5. 6. Зворотний клапан.
   7. Перевірочний гвинт
6. 8. Ручка запірного клапана.
7. 9. Гильзафильтра.
8. 10. Камера тиску.

Габаритние розміри

Діаграма витрати / втрати тиску

Приклад застосування
