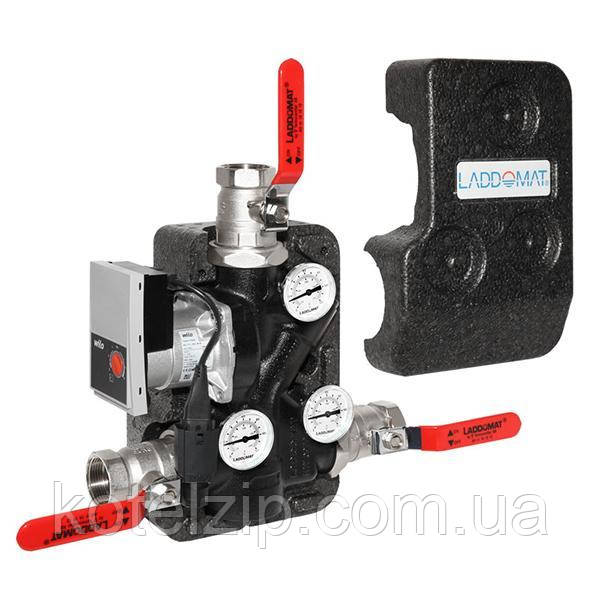

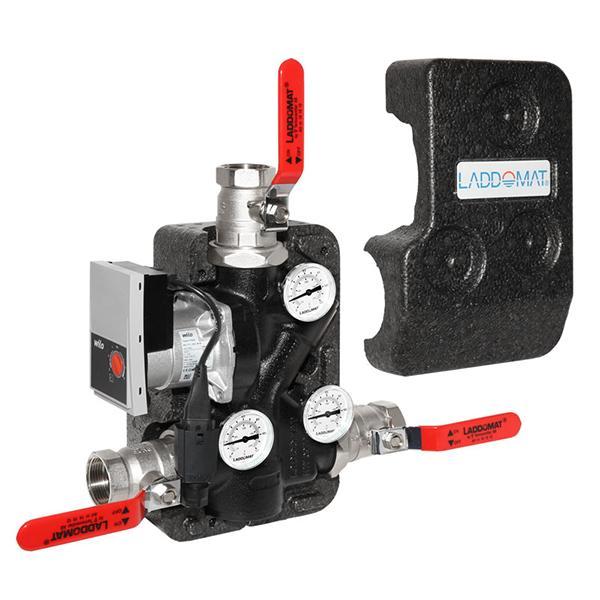

LADDOMAT 21-100, 72°C до 120 кВт термосмесітельний вузол

Опис LADDOMAT 21-100, 72°C до 120 кВт термосмесітельний вузол

Технічна інформація Laddomat 21-100

• Насос Wilo RS25-7
• Під'єднання: 3 x R32 з ручкою
• Температура відкриття: 72°C
• Макс. потужність котла: 120 кВт.

Laddomat 21 " призначений:

• для швидкого досягнення котлом робочої температури.
• для змішування води, що виходить з котла з вхідною водою, що надходить від радіаторів або акумулюючої ємності, запобігаючи утворенню конденсату та корозії котла.
• для наповнення акумуляційної ємності гарячою водою і забезпечення низької швидкості потоку води через ємність для підтримки оптимальних температурних шарів у баку.
• для подачі гарячої води в акумуляційну ємність після того, як в котлі згоріло все паливо.

Laddomat 21 працює повністю автоматично за умови, що запуск і зупинка насоса автоматизовані. Laddomat не передбачає особливого догляду або техобслуговування.

Laddomat 21 підключається завжди у вертикальному положенні, як показано на малюнках. Встановлюйте Laddomat 21 поруч з котлом і на рівні його нижнього виводу. Довжина труб повинна бути мінімальною і мати якомога менше вигинів. Обов'язково усуньте ділянки, в яких може накопичуватися повітря.

Діаметр труби від верхньої частини котла до трійника і вниз до Laddomat 21 повинен бути як можна більше. Це дозволить зменшити швидкість потоку і дозволить відводити виділяється в котлі повітря через розширювальний бак або повітровідвідник.

Схема триходового клапана Laddomat 21-100

Фази роботи Laddomat 21

Включення котла

Температура води в котлі нижче 78°С. Термостатный клапан ще не почав відкриватися. Клапан вентиля природної циркуляції закрито за тиску насоса.

Робоча фаза

Котел досяг робочої температури 85°С. Термостатный клапан відкрився, і вода з котла змішується з холодною водою з ємності через термостат. Температура змішаної води в нижній частині котла тримається 70°с. Якщо потужність котла підвищиться, то температура в Ладдомате 21 теж підвищиться, термостатный клапан відкриється ще більше і змішає більше холодної води. Таким чином при температурі води до 90°С на виході з котла, Ладдомат 21 буде підтримувати температуру води на вході в котел не нижче 70°С.

Кінцева фаза

Коли вода в акумулюючої ємності досягла заданої температури, і через Ладдомат 21 циркулює гаряча вода, тоді термоклапан відкривається повністю для потоку води з ємності і закривається для потоку води з котла. Весь потік води тепер проходить через бак. Ця робоча фаза дуже важлива, оскільки вона гарантує повну заправку бака (баків) гарячою водою.

Природна циркуляція

При відключенні електрики або при аварії насоса відкриється вмонтований клапан зворотного потоку природної циркуляції, так,що вода самостійно може циркулювати між котлом і баком. Цим запобігає закипання котла. Дозволяє топити котел і забезпечити будинок теплом навіть при тривалому відключенні електрики.

Під'єднання до акумулюючої ємності

Прокладка трубопроводу у відповідності зі схемою, показаної на малюнку, оптимізована для зменшення збоїв у роботі, викликаних повітрям в системі.

Труба контуру гарячого водопостачання до вентиля байпаса може під'єднуватися двома способами:

1. Приблизно на 30 см нижче верхньої частини бака, якщо пріоритетом є гаряче водопостачання.
2. До трубі подачі теплоносія в буферну ємність якщо пріоритетом є теплопостачання будинку.

З'єднання спрямоване вниз, щоб уникнути попадання повітря в радіатори. Труба, що йде до нижньої частини бака, не повинна прокладатися через стелю. Таке з'єднання перешкоджає функції природної циркуляції.

Laddomat 21 можна легко використовувати для установки протилежною стороною. Для цього просто переставте термометри на Ладдомате на іншу сторону.

Приєднання двох акумулюючих ємностей

Ємності повинні розміщуватися поруч один з одним і як можна ближче до котла. Труби з нижньої частини ємностей завжди монтуються вздовж підлоги. Важливо, щоб потік до ємностей при завантаженні і розвантаженні розподілявся рівномірно. При неправильному підключенні завантаження ємності переривається, у цьому разі 1 ємність заповниться гарячою водою а ємність 2 немає.

При неправильному підключенні гаряча вода і тепло після прогорання палива будуть закінчуватися раніше, ніж розраховано, оскільки ємність 1 буде охолоджуватися швидше, ніж ємність 2.

Якщо дані вимоги не є здійсненними, то можливі і інші варіанти приєднання.

Щоб досягти однакового гідравлічного опору, важливо використовувати труби до ємностей приблизно однакової довжини. Це досягається наступним чином:

• Підключенням контуру завантаження по діагоналі, A-A.
• Підключенням радіаторного контуру по діагоналі, B-B.

Крім цього, діаметр труб між ємностями повинен бути достатньо великим, щоб сприяти природної циркуляції між ємностями. Також перевагою є з'єднання між ємностями по центру, що додатково розподіляє тепло.

Висновок для гарячої води під'єднується в точці В, якщо пріоритетом є гаряче водопостачання, і в точці B1, якщо пріоритетом є теплопостачання.

При роботі тільки на ТЕН, щоб уникнути втрат тепла, корисно нагрівати тільки перший бак.

Схеми під'єднання Laddomat 21
