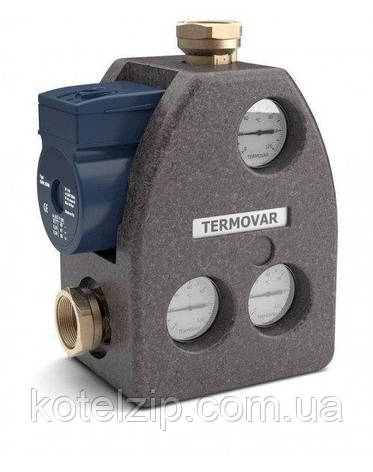

VеXve GRUND TERMOVAR 32 55°C (Ладдомат) 50кВт. (насос Китай) (1400092)
«Termovar» ― це автоматичний термосмеситель, встановлений між котлом, що працює на твердому паливі,
і термоаккумулятором. Термосмесітельний вузол забезпечує необхідну температуру води у ході заповнення, в результаті чого зменшується утворення сажі і збільшується термін експлуатації обладнання.
«Termovar» перешкоджає виникненню ефекту «теплового шоку» внаслідок надходження надміру холодної зворотної води, підвищуючи ефективність спалювання палива.На заключній стадії спалювання запірний клапан перекриває перепускного трубу, в результаті чого вся енергія акумулюється в тепловому баку-накопичувачі.
Сайт «Termovar» робить можливим рекуперацію залишкового тепла, що утворюється при горінні. Наявність вільного потоку попереджає перегрів обладнання/виникнення надлишкового тиску при перебої енергопостачання.

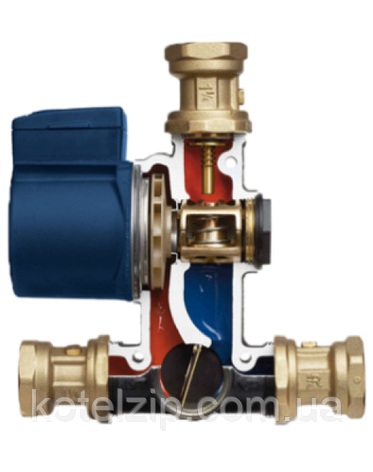

Основні компоненти
1. Термостатичний змішувальний клапан
2. Автоматичний регулювальний клапан
3. Зворотний клапан
4. Живильний насос
5. Три кульових клапана
6. Компактний комплект ізоляційних
матеріалів (артикул 4919)
Термосмесітельний вузол «Termovar» має наступні переваги:
- Дров'яний котел швидко досягає високої і постійної робочої температури, що сприяє досягненню максимальної продуктивності при спалюванні палива.
- Термосмесітельний вузол підключається до поворотної трубі, не перекриваючи трубу для води, що подається, яка, у свою чергу, підключається від дров'яного котла до розширювального баку і баку-накопичувача.
- За допомогою вбудованого клапана лінія подачі гарячої води в термосмесітельний вузол може бути перекрита на кінцевому етапі підмішування, що забезпечує максимальну ефективну зарядку термоаккумулятора.
- Термосмесітельний вузол дозволяє заощадити робочий час і виключає можливість неправильного підключення при монтажі обладнання.
- Просте обслуговування термосмесительного вузла завдяки наявності запірних кульових кранів на приєднаннях. Всі компоненти системи можна легко замінити без зливу води з трубопроводу.
Технічні характеристики
Напруга: 230 В змінного струму, 50/60 Гц
Споживання потужності: 45 VA
Потужність: 65 кВт
Максимальна робоча температура: 110 °C
Максимальний робочий тиск: 0,6 МПа (6 бар)
Температура відкривання: 45, 55, 61, 72, 78, 83, 87°З
Живильний насос: Vexve 25 ― 60
Розмір різьби: Rp 25 або Rp 32
Матеріал: Чавун
Розміри: 240 x 250 x 110 мм
Вага: 5,0 кг
Об'єм постачання
Повний комплект в зборі
Живильний насос
Vexve 25 ― 60
на вибір термостат 45, 55, 61, 72, 78, 83, 87°З
Автоматичний запірний клапан
Зворотний клапан
Термометри ― 3 шт.
Кульові клапани ― 3 шт.
Функція завантажувального блоку під час різних фаз процесу нагрівання:
Етап нагрівання (1)
Проводиться запалювання пальників котла. При запаленні відбувається запуск циркуляційного насоса. Термостат запускає циркуляційний насос по температурі димового газу в котлі і керує його роботою в оптимальному режимі. Вода циркулює між термосмесительным вузлом і котлом, підмішування проводиться по мірі підвищення температури в котлі.
Етап завантаження (2)
Температура гарячої води, що циркулює між котлом і термосмесительным вузлом, впливає на ступінь відкриття термостата (див. малюнок). Термостат починає відкриватися при встановленій для нього температурі 45/55/61/72/78/87 °С і повністю відкритий при температурі 60/67/73/84/90/99 °С. При відкритті термостата по температурі виходить з котла гаряча вода змішується з надходить з бака-накопичувача холодної поворотної водою, при цьому забезпечується достатній нагрівання поворотної води, що надходить у котел на дровах. Обсяг води, яку забирають з дна бака-накопичувача, компенсується гарячою водою, що надходить в верхню частину бака-накопичувача. Таким чином в баку-накопичувачі тимчасово акумулюється істотний обсяг води. Робоче положення термостата під час підмішування залежить від потужності і температури в котлі. Термосмесітельний вузол оснащений вбудованим замочним клапаном для
перепускной магистрали, работа которого определяется положением термостата. При температуре 67°С поток нагретой воды, поступающей из дровяного котла в термосмесительный узел, начинает уменьшаться, чтобы увеличить эффективность охлаждения котла.
Комплект поставки находится в зависимости от температуры открытия термостата. Возможны поставки с термостатом 45,55,61,87°С
Заключительный этап (3)
Термостат полностью открыт. Запорный клапан перепускной магистрали полностью закрыт. Всю производительность циркуляционного насоса используют для охлаждения дровяного котла и подмеса в систему накопителя.
Вільний потік (4)
(Обов'язковою умовою є наявність достатнього діаметра трубопроводу і його невеликій віддаленості від котла)
Вільний зворотний потік забезпечується у разі відключення живильного насоса після завершення процесу спалювання (або при відключенні енергопостачання). Залишилася енергія акумулюється в баку-накопичувачі. Коли температура накопичувача перевищує температуру котла, зворотний клапан перешкоджає протіканню середовища з накопичувача в котел.
Основні атрибути | |
---|---|
Виробник | Vexve |
Країна виробник | Фінляндія |
