TECH ST-27i: Контролер для управління насосами центрального опалення та додатковим насосом

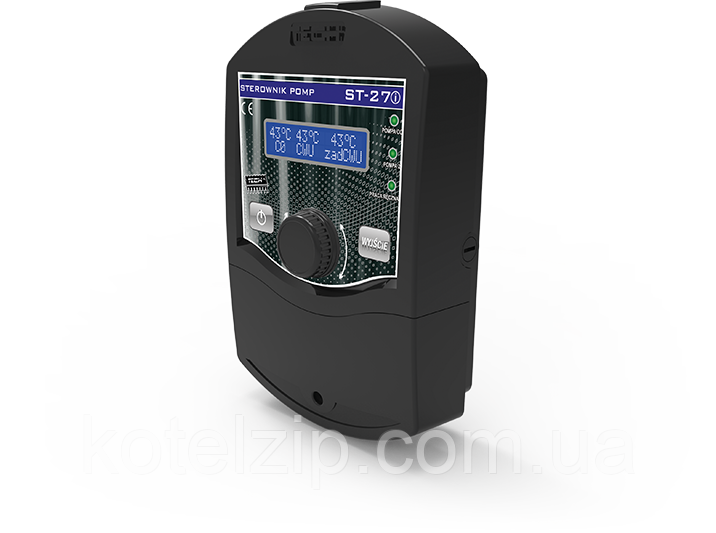

Контролер TECH ST-27i призначений для контролю роботи циркуляційного насоса центрального опалення (ЦО) та додаткового насоса (для гарячого водопостачання або теплої підлоги). Він оснащений ЖК-дисплеєм для зручності налаштування та управління.

Принцип роботи

Контролер TECH ST-27i включає насос центрального опалення, якщо температура теплоносія досягає порогового значення, і вимикає його, коли котел остигає. Для другого насоса користувач встановлює задану температуру, при досягненні якої насос буде працювати.

1. На ЖК-екрані контролера TECH ST-27i встановлюєте температуру, наприклад, 35°C.
2. При розпалі котла і досягненні температури 35°C, контролер включає насос ЦО, і вода починає циркулювати в системі опалення.
3. Коли температура знижується на гистерезис (наприклад, до 33°C), насос вимикається.

1. Встановлюєте температуру включення насоса ГВП, наприклад, 35°C.
2. Встановлюєте задану температуру ГВП, наприклад, 60°C. Коли температура досягає 60°C, насос вимикається.
3. Задаєте гистерезис, наприклад, 5°C. При зниженні температури до 55°C насос знову вмикається для нагріву бойлера.

Додаткові функції

• Функція АНТИСТОП: Запобігає закисанню циркуляційного насоса між опалювальними сезонами (насос включається кожні 10 днів на 1 хвилину).
• Функція АНТИЗАМЕРЗАННЯ: Запобігає замерзанню води в системі (при температурі нижче 6°C насос включається в режим постійної роботи, вимикаючись при досягненні 7°C).

Функції контролера

• Управління насосом центрального опалення
• Управління додатковим насосом (ГВП або теплої підлоги)
• Функція АНТИСТОП
• Функція АНТИЗАМЕРЗАННЯ

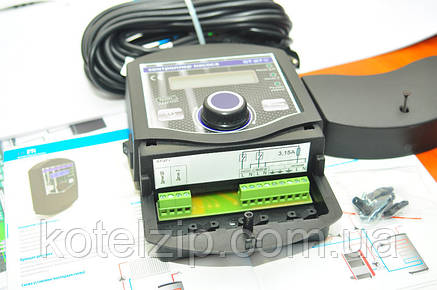

Оснащення контролера

• ЖК-дисплей
• Датчик температури центрального опалення
• Датчик температури додаткового насоса
• Ручка імпульсатора
• Корпус з високоякісних матеріалів, стійких до високих і низьких температур

Технічні характеристики

• Напруга живлення: 230В / 50Гц +/- 10%
• Максимальна споживана потужність: 4 Вт
• Температура навколишнього середовища: 5 ÷ 50°C
• Максимальне навантаження на насоси: 1 А
• Діапазон регулювання температури: 30 ÷ 75°C (ЦО), 20 ÷ 75°C (ГВП), 30 ÷ 75°C (тепла підлога)
• Гистерезис: 1 ÷ 20°C
• Точність вимірювання: 1°C
• Довжина кабелю датчика: 1,5 м
• Температурний діапазон датчика: -25 ÷ 95°C

Контролер TECH ST-27i - це надійне рішення для автоматизації роботи вашої системи опалення, забезпечуючи ефективне управління циркуляційними насосами, економію енергії та підвищення комфорту у вашому домі
