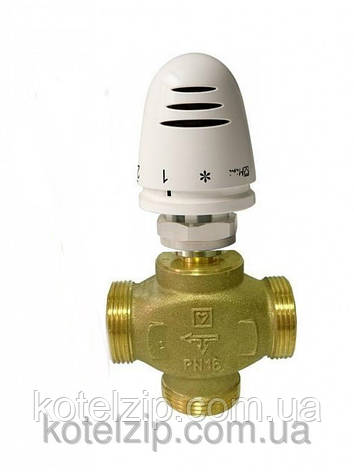

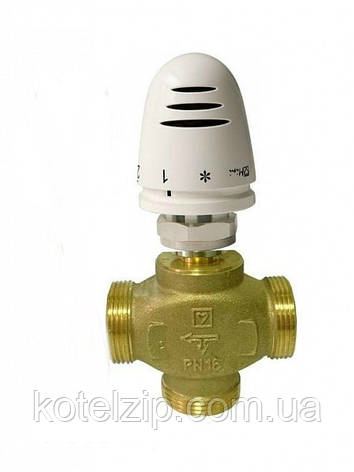

HERZ ATATÜRK-TS-RD клапан DN20 (1") 1776139 + головка Herz mini

Триходовий розподільний клапан для систем опалення та охолодження

Клапан з високою пропускною здатністю. Для монтажу на трубопроводі потрібні різьбові перехідники з плоскою прокладкою 622064.

Функція

Триходовий термостатичний клапан HERZ Atatürk-TS-RD використовується в якості перемикаючого термостатичного клапана, для підтримки температури повітря або температури середовища в замкнутих системах тепло - та холодопостачання з приблизно постійною об'ємною витратою. У відкритому стані триходовий термостатичний клапан працює на протока; якщо клапан закритий, з допомогою термостатичної головки або термоэлектропривода, то протока закритий, байпас відкритий.

Исполнениe

Корпус клапана из латуни, шпиндели из нержавеющей стали, уплотнение EPDM, модели DN 15 и DN 20 в никелированном исполнении, модели DN 25 и DN 32 полированная латунь. Все модели клапана Calis-TS-RD поставляются с синим защитным колпачком. Присоединения для труб в объем поставки не входят. Резьба для присоединения привода М 28х1,5.

Монтаж должен осуществляться по направлению потока, который обозначен стрелками на корпусе клапана

Эксплуатационные параметры

• Макс . рабочая температура: ― 120 °C
• Мин . рабочая температура: +2 °C
• Макс . рабочее давление DN 15, 20: 10 бар
• Макс . рабочее давление DN 25, 32: 16 бар
• Макс . перепад давления на клапане при работе в термостатическом режиме 0,2 бар
• В качестве антифризов допускается использование водных растворов этилен- и пропиленгликоля с объемной концентрацией 15-45% с ингибиторами коррозии.
• Макс. рабочее значение температуры и давления, при применении компрессионных фитингов ГЕРЦ для калиброванных мягких стальных и медных труб должно соответствовать требованиям EN 1254-2:1998; для металлополимерных труб соответствовать рекомендациям производителя.

Габаритные размеры:

Для регулирования можно использовать все термостатические головки с накладным датчиком и датчиком в погружной гильзе, а также электронные регуляторы ГЕРЦ-RTC (с термоэлектроприводами DDC) и ГЕРЦ-RTR (с термоэлектроприводами). Чтобы избежать образование отложений, шпиндель в верхней части клапана защищен вторым уплотнительным кольцом. В качестве уплотнения шпинделя служит O-Ring уплотнение одно или два (для DN 25 и DN 32), которые находятся в латунной втулке. Втулку можно заменить во время эксплуатации системы. Ущільнювальні кільця забезпечують простоту в обслуговуванні і легкість ходу шпинделя клапана.

ПРИКЛАДИ МОНТАЖУ
