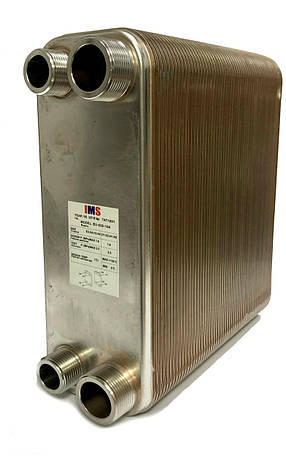

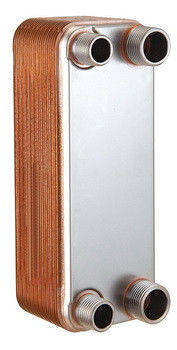

Пластинчастий теплообмінник IMS В3-026-100, 1"х1"1/4 (170-200кВт)

Пластинчастий теплообмінник IMS B3-026-100, 1"х1 1/4" — це паяний теплообмінник, призначений для передачі тепла між різними теплоносіями через поверхню пластин. Жорстка монолітна конструкція досягається завдяки рифленим пластинам із нержавіючої сталі, спаяним міддю у вакуумній печі. Кожна наступна пластина розгорнута на 180 градусів щодо попередньої, що створює турбулентність потоків та ефект самоочищення теплообмінника. Протитечія робочих серед гарантує високу ефективність теплообміну навіть за низьких швидкостей потоків.

Сфера застосування

Пластинчастий теплообмінник IMS B3-026-100, 1"х1 1/4" може використовуватися у різних системах, включаючи:

• Опалення
• Гаряче водопостачання
• Вентиляцію
• Підігрів виробничої води
• Центральне опалення
• Сонячні установки
• Системи теплих підлог
• Підігрів басейнів
• Системи кондиціонування
• Холодильне обладнання
• Охолодження для майнінгу

Цей теплообмінник також може використовуватися як:

• Пароохолоджувач
• Переохолоджувач
• Конденсатор

Переваги паяних пластинчастих теплообмінників

Паяні пластинчасті теплообмінники IMS мають ряд переваг, які роблять їх ідеальним вибором для різних застосувань. До основних переваг належать:

• Висока надійність завдяки жорсткій конструкції з нержавіючої сталі.
• Ефективність завдяки протитечії робочих серед і турбулентності потоків.
• Широкий діапазон робочих температур: від 0 до 130°C.
• Високий робочий тиск: до 1,6 МПа (16 бар), що забезпечує універсальність.
• Висока корозійна стійкість завдяки використанню матеріалів високої якості.
• Компактність конструкції: теплообмінник займає небагато місця й має невеликий внутрішній об'єм.
• Простота конструкції та монтажу: стандартні з'єднання полегшують установку.
• Низька вартість порівняно з іншими типами теплообмінників.

Технічні характеристики пластинчастого теплообмінника IMS B3-026-100, 1"х1 1/4"

• Кількість панелей: 100
• Товщина панелей: 0,4 мм
• Теплообмінна поверхня: 3,5 м²
• Матеріал: сталь ANSI 304
• Припій: мідь
• Діаметр з'єднання: F1, F3 — GZ 1 1/4"; F2, F4 — GZ 1"
• Напрямок потоку: F1 -> F3; F4 -> F2 (протитечія)
• Тиск тестування: 2,5 МПа (25 бар)
• Робочий тиск: 1,6 МПа (16 бар)
• Робоча температура: від 0 до 130°C

Таким чином, пластинчастий теплообмінник IMS B3-026-100, 1"х1 1/4" — це надійний і універсальний теплообмінник, який підходить для різних систем, таких як опалення, гаряче водопостачання, вентиляція й охолодження. Його висока надійність, широкий діапазон робочих температур і простота монтажу роблять його відмінним вибором для широкого кола застосувань.

Приклад застосування теплообмінника IMS для нагріву води побутових цілях (за приклад було взято теплообмінник на 20 пластин)

Застосовувані в побуті теплогенератори (навісні котли, проточні нагрівачі, недорогі бойлери) здатні приготувати гарячу воду для домашніх потреб, з невеликою продуктивністю — 3-11 л/хв. Цього обсягу вистачає для одночасної подачі води в 1-2, максимум 3 точки розбору.

Якщо планується більшу кількість точок, наприклад невеликий готель або приватне підприємство громадського харчування, то одержувана гаряча вода від теплообмінника, як раз те, що потрібно. Для цього, можна застосувати пластинчастий теплообмінник IMS, який підключають до системи опалення за наступною схемою:

Схема підключення теплообмінника IMS до системи опалення

Гаряча вода від теплообмінника IMS дає продуктивність 2 м3/год або 33 л/хв, що з лишком покриває всі необхідні норми споживання води. Звичайно, якщо потрібно збільшити обсяги гарячої води, то можна поставити більш потужний теплообмінник.

Завдяки такій компоновці і малій товщині пластин, здійснюється швидка передача тепла, що дозволяє отримувати гарячу воду з мінімальними втратами.

У зв'язку з малою вагою паяного пластинчастого теплообмінника, його не можна кріпити до стіни, але для зручності монтажу, все таки, краще встановити його на саморобні кронштейни:

Гаряча вода від теплообмінника — обв'язка

Теплообмінник для басейну. Схема реалізації.

Теплообмінник для теплового насоса. Схема реалізації.

Приклад монтажу теплообмінника IMS, на прикладі теплового насоса, зробленого з побутового кондиціонера на 410 фреоні. Тут використовується теплообмінник IMS b3-20-40 для нагріву води, з температури 2С за 2 години нагріває до 60с воду об'ємом 400 літрів, використовується для обігріву приватного будинку 180 м2

Теплообмінник для теплих підлог від центрального опалення.
