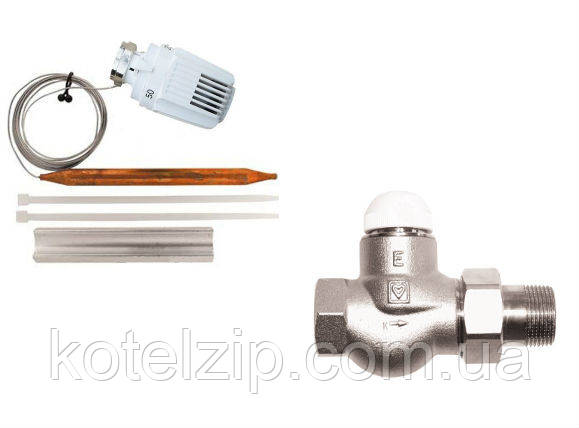

Комплект HERZ-TS-RD 1 прямий (1772303) + головка Herz на 40-70с (1742100), фото 2

Комплект HERZ-TS-RD 1 прямий (1772303) + головка Herz на 40-70с (1742100)

Опис
Характеристики
Інформація для замовлення

Даний комплект може змінюватися, від побажання клієнта, в залежності від типу і розміру клапана

і головки. Уточнюйте у менеджера наявність та ціну.

Клапан термостатичний Herz TS-E 1 7724 03.

Виконання 1" кутовий.

Термостатичний клапан в комплекті з термостатичної головкою забезпечує автоматичне підтримання заданої температури в приміщенні. Енергонезалежний.

Область застосування:

  • підключення радіаторів в вертикальної однотрубної системи з байпасній перемичкою - "хрущовки" та нові будинки зі стояковой розводкою опалення;
  • підключення радіаторів в приватних будинках з гравітаційної двотрубною системою опалення (без насоса)
  • системи теплої підлоги в яких потрібно высокаяпропускная здатність.

Клапан з високою пропускною здатністю зі спеціальною рознімної муфтою для монтажу на радіаторах. Монтаж на подачі в радіатор, напрямок теплоносія - за стрілкою на корпусі клапана.Для стабільної роботи клапана перепад на стояку не повинен перевищувати значення більше 0,2 бар. Клапан сертифікований у відповідності з Європейськими нормами EN 215.

Аналог клапанів від Danfoss RTD-G і RA-G, але, при цьому,має більшу пропускну здатність.



Характеристики



Виробник Herz, Австрія

Модель TS-E

Діаметр DN25

Тип Прямий

Макс. пропускна здатність Kvs, м3/год 5,1

Артикул 1772303

Матеріал Латунь

Покриття Нікелювання

Максимальна робоча температура, град 130

Маса, кг 0.554

Метод виробництва Лиття

Приєднання термоголовки Різьблення М28х1,5

Робочий тиск, бар 10

Пропускна здатність Kv1, м3/год 0,7

Пропускна здатність Kv2, м3/год 1,5

Пропускна здатність Kv3, м3/год 2

Max перепад на клапані 0,2

Опис HERZ "Стандарт" термостатична голівка з накладним датчиком 40-70°С

Головка термостатична з накладним датчиком для регулювання температури потоку в бойлері або контурі опалення.

  • Колір маховичка: коричневий
  • Діапазон регулювання: 40...70°З
  • Макс. перепад тиску: 0,75 бар (для безшумної роботи не повинен перевищувати 0,2 бар)
  • Гістерезис: 0,3 До
  • Вплив опалювальних засобів на температуру: 0,15 ДО/10К
  • Захист від перегріву: 10К вище максимального значення за шкалою

Область застосування

Для монтажу на всіх клапанах ГЕРЦ, призначених для термостатичної роботи.

Принцип дії

У термостатичної головки ГЕРЦ з накладним датчиком зміна обсягу в датчику передається через капілярну трубку в сильфон, який, у свою чергу, приводить у рух шпиндель клапана. Термостатичний клапан (виконавчий орган) закривається при підвищенні температури. Шкала температур нанесена безпосередньо на маховичке. З її допомогою проводиться налаштування.

Монтаж термоголовки

  1. 1.Відкрутити захисний ковпачок або ручний привід з букси термостатичного клапана.
  2. 2.Термостатичну головку встановити в положення „повністю відкрито", що відповідає положенню „max" (положення поставки). Повернути термостатичну головку таким чином, щоб він був добре видимий.
  3. 3.Легко затягнути накидну гайку за допомогою ключа SW 30.
  4. 4.Перевірити функціонування допомогою обертання маховичка і встановити бажану температуру.

Накладний датчик кріпиться разом з ложементом на трубопроводі з допомогою хомутів. Він може бути також вставлений у втулку. При цьому необхідно забезпечити хороший теплообмін між трубою і датчиком.

Основні атрибути
ВиробникHerz
Країна виробникАвстрія
  • Ціна: 2 252 ₴
