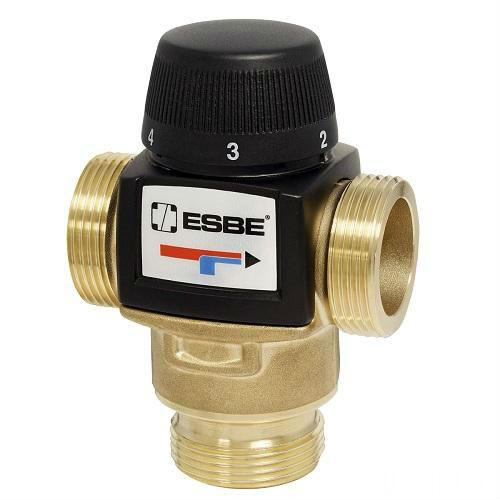

ESBE VTA572 G1", 20-55°C, 4.5 Kvs термосмесітельний клапан

Серія VTA570 - це вибір номер один для систем опалення підлоги. Клапани опалення підлоги необхідні для збереження підігрівають труб і самої підлоги від надлишкових температур. Ці клапани також підходять в якості пристроїв попереднього змішування для побутових систем гарячого водопостачання, де потрібна дуже висока пропускна здатність — в цьому випадку потрібно обов'язково встановити додаткові пристрої контролю температури на точках водорозбору, щоб забезпечити захист на місці використання. Серія VTA570 також підходить для систем охолодження.

ФУНКЦІЯ

Асиметричне напрямок потоку.

Захист від опіків - дана функція означає автоматичне припинення подачі гарячої води при припинення подачі холодної води.

КЛАПАНИ РОЗРОБЛЕНІ ДЛЯ ТАКИХ ЗАСТОСУВАНЬ

ТЕХНІЧНІ ДАНІ

• Клас тиску PN 10
• Робочий тиск: 1.0 мПа (10 бар)
• Диференціальний тиск, змішування: макс. 0.3 мПа (3 бар)
• Макс. температура теплоносія:

- Темп. діапазон 10-30°C: 65°C
- Темп. діапазон 20-43, 35-60, 45-65°C: постійно 95°C; тимчасово 100°C

• Хв. температура теплоносія: 0°C
• Температурна стабільність:

- Темп. діапазон 10-30°C: ±2°C*
- Темп. діапазон 20-43, 35-60, 45-65°C: 3°C**

• Під'єднання: Зовнішня різьба (G), ISO 228/1
• Матеріали:

- Корпус клапана та інші металеві частини, що контактують з рідиною: Стійка до корозії латунна поверхню, DZR

Значення Kvs в м3/ч при перепаді тиску 1 бар.

НАПРЯМОК ПОТОКІВ

ПРИКЛАДИ УСТАНОВКИ
