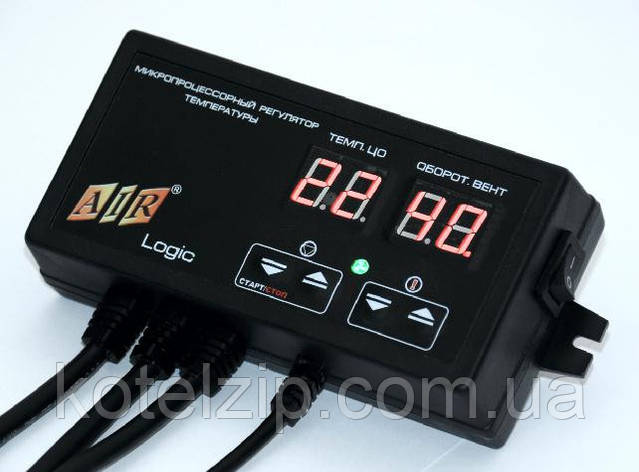

AIR LOGIC Автоматика для твердопаливного котла

Мікропроцесорний регулятор температури AIR Logic управляє роботою вентилятора наддуву або витяжного вентилятора і насосацентрального опалення в котлах на твердому паливі всіх типів.

Автоматика для твердопаливного котла AIR Logic призначений для автоматизації роботи твердопаливних котлів до 50 кВт.

Після включення мікропроцесорний регулятор температури твердопаливного котла здійснює плавні (що б не задути полум'я) збільшення потужності вентилятора від 0% до виставленої. При розпаленні збільшення потужності відбувається через кожні 5 секунд з кроком 1% для плавного розпалювання. При роботі та підтримці збільшення потужності відбувається за 1 секунду з кроком 2%.

При досягненні встановленої температури котла на твердому паливі, мікропроцесорний регулятор температури переходити в режим підтримки. Час роботи і час паузи в режимі підтримки встановлюється користувачем. Коли температура твердопаливного котла стані нижче встановленої на значення гістерезису котла, блок управління температури вийде з режиму підтримки і знову включити вентилятор на задану потужність. Значення гістерезису температури твердопаливного котла в даному регуляторі температури є величиною постійною і дорівнює 3ºС. (Змінити значення гістерезису температури котла на твердому паливі можливо тільки на підприємстві виробника).

При досягненні температури твердопаливного котла нижче значення температури автоматичної роботи, регулятор температуривідключить вентилятор. У цьому випадку вважається, що сталося загасання котла, і подальша робота вентилятора недоцільна.

У блоці управління котла є функція примусової зупинки, яка використовується при необхідності завантаження котла твердим паливом.На лицьовій панелі регулятора температури розташований «Індікатор Аварії» (при перегріві котла автоматика вимкне вентилятор і включити сигнал тривоги).

Характеристика автоматики для твердопаливних котлів Air Logic ( фото ).
