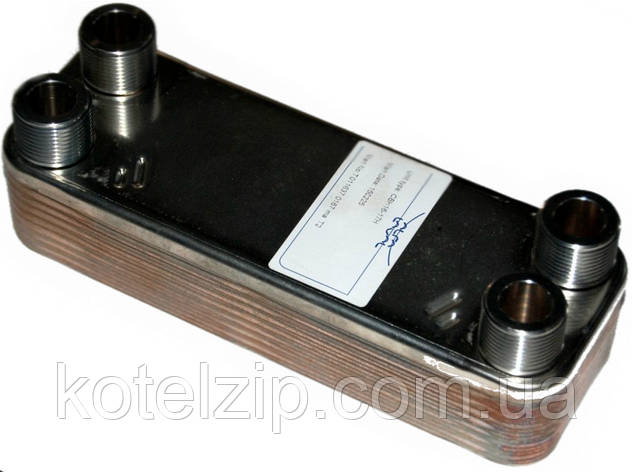

Alfa Laval СВН16-17H (20кВт) Паянный пластинчастий теплообмінник
Пропонуємо Вашій увазі паяні пластинчасті теплообмінники ALFA LAVAL СВН 16 потужністю 20 кВт. Дане обладнання забезпечує ефективну теплопередачу і займає не багато місця. Найбільш раціонально підходять пластинчатые теплообмінники ALFA LAVAL для установки в приміщеннях, де простір обмежений або обмежено. Застосовуються дані теплообмінники для поділу системи опалення по теплоносію.
Теплообменник состоит из пластин из нержавеющей стали. Медный припой устраняет необходимость прокладки и прочно соединяет пластины в точках контакта для оптимальной производительности передачи тепла и устойчивости к высоким температурам и давлению.
Области применения:
― Отопления, вентиляции, охлаждения и кондиционирования воздуха;
― Система охлаждения;
― В системах отопления и промышленного холода;
― Система охлаждения масла;
Пластинчастий теплообмінник являє собою затиснуті між собою рельєфні пластини з нержавіючої сталі, між якими циркулює нагріває і нагрівається рідини. Таким чином виходить, що кожна пластина омивається з одного боку нагріваючої рідиною, а з іншого ― нагрівається. Теплообмін відбувається по всій площі пластини. Розташовані по кутах теплообмінника канали забезпечують рух теплоносіїв по сусідніх каналах в протитоку, забезпечуючи найбільшу ефективність процесу теплообміну. Пластинчасті теплообмінники ALFA LAVAL СВН 16 мають вхідні і вихідні патрубки. Маса теплообмінника не вимагає пристрою спеціального фундаменту і місця установки, що дозволяє встановити даний теплообмінник в будь-якому відповідному місці.
Основні | |
---|---|
Країна виробник | Швеція |
Виробник | Alfa Laval |
Тип теплообмінника за способом передачі тепла | Поверхневий |
Тип поверхневого теплообмінника | Рекуперативного |
Тип рекуперативного поверхневого теплообмінника | Пластинчастий |
Матеріал теплообмінника | Нержавіюча сталь |
Теплова потужність | 20.0 (кВт) |
Тип з'єднання теплообмінника | зварювання |
Максимальна робоча температура | 225.0 (град.) |
Минимальная рабочая температура | -50.0 (град.) |
Пропускная способность | 3.6 (куб. м/час) |
Максимальное давление теплообменника | 3.0 (МПа) |
Технические характеристики пластинчатых теплообменников | |
Тип пластинчатого теплообменника | паяный |
Число пластин | 17.0 (шт.) |
Максимальное число пластин | 35.0 (шт.) |
Тип пластинчатого теплообменника по компоновке пластин | двухходовой |
Дополнительные характеристики | |
Горизонтальное межцентровое расстояние патрубков, мм | 40 |
Вертикальное межцентровое растояние патрубков, мм | 172 |
Присоединение | 3/4" |
Матеріал пластин | AISI 316 |
Основні | |
---|---|
Виробник | Alfa Laval |
Тип рекуперативного поверхневого теплообмінника | Пластинчастий |
- Ціна: 2 900 ₴
