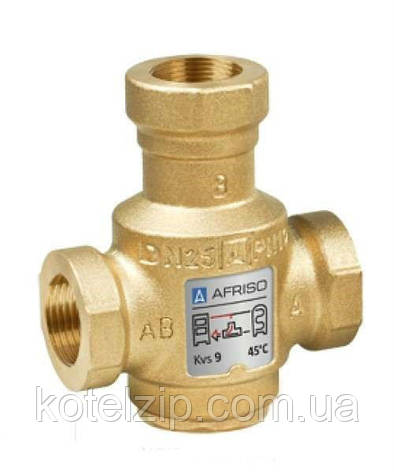

Afriso ATV 336 Rp 1" 60°C 3-ходовий клапан термозмішувальний, фото 1

Afriso ATV 336 Rp 1" 60°C 3-ходовий клапан термозмішувальний

Опис
Характеристики
Інформація для замовлення

Опис Afriso ATV 336 Rp 1" 60°C 3-ходовий клапан термозмішувальний

Термічні клапани ATV виконані з латуні і мають внутрішню різьбу. Усередині клапана є термостатическией елемент, який регулює температуру води, що повертається в котел, і підтримує її на постійному мінімальному рівні. Температура відкриття вказує на температуру, при якій клапан ATV починає закривати підключення А з допомогою термостатичного елемента. Клапан може встановлюватися у всіх положеннях. Застосування клапана ATV не вимагає установки додаткових регулюючих клапанів на його підключення. Конструкція клапанів ATV дозволяє замінити термостатичний елемент без демонтажу клапана з системи.

Термічні клапани ATV призначені для ефективного заповнення накопичувального бака і захисту твердопаливних котлів від занадто низької температури води в зворотному трубопроводі. Температура нижче, ніж рекомендує виробник котла, може викликати менший ККД, корозію, конденсат, кіптява, які в кінцевому підсумку призводять до скорочення терміну служби котла. Клапан ATV робить так, щоб вода циркулювала по малому контуру до тих пір, поки котел не досягне необхідної температури. Після досягнення необхідної температури, клапан закриває з'єднання А і заповнює бак підтримуючи необхідну температуру води, що повертається в котел.

Технічні дані

  • Максимальний робочий тиск: PN10
  • Діапазон робочої температури: +5 ÷ +95°C
  • Максимальний перепад тиску: 100 кПа (1 бар)
  • Температура відкриття: 60°C
  • Kvs [м3/ч]: 9
  • З'єднання: Rp 1", Rp ― внутрішня різьба
  • Рівень внутрішньої витоку: A ― AB: max 1% Kvs (Δp 100 кПа), B ― AB: max 3% Kvs (Δp 100 кПа)
  • Максимальна концентрація гліколю: 50%
  • Корпус: латунь CB753S
  • Заглушка: латунь CW617N
  • Ущільнення: EPDM



Розміри (мм):





Приклади підключення












Характеристики Afriso ATV 336 Rp 1" 60°C 3-ходовий клапан термозмішувальний

Призначення
Термостатичні змішувальні клапани
Матеріал
латунь CB753S
Температура теплоносія (ºC)
+5 ÷ +95°C
Температура теплоносія тимчасово (ºC)
до 100°C
Робочий тиск (МПа)
1
Пропускна здатність клапана (м3/год)
9
Діаметр під'єднання (дюйми)
Rp 1
Умовний діаметр (DN)
25
Діапазон налаштування температури (°C)
60
Країна бренду
Швеція



Основні атрибути
ВиробникAfriso
Країна виробникШвеція
Основні
Функціональне призначення клапанаЗмішувальний клапан
  • Ціна: 3 664 ₴
