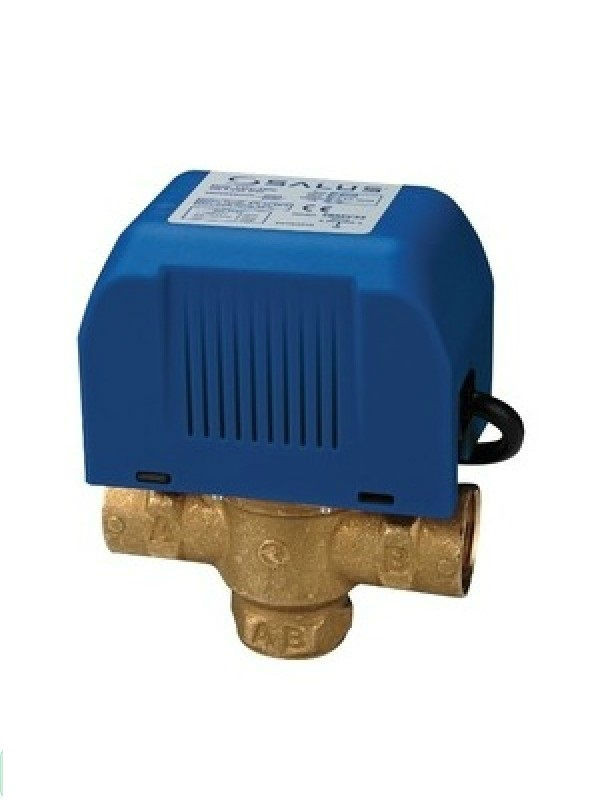

Salus SBMV 31 1" 3-ходовий клапан з електроприводом

Моторизовані зональні клапани Salus SBMV призначені для роботи в якості регуляторів «відкрито-закрито» у закритих контурах води систем теплопостачання та кондиційованого повітря.

Принцип роботи

Клапани Salus SBMV 3-х ходові є отклоняющими клапанами з входом через АВ і виходами через А і через В, причому, шлях А зазвичай закритий (без тиску). При подачі тиску мотору, А відкривається шлях, шлях До закривається, і микропрерыватель закривається
(у разі його присутності). Микропрерыватель сигналу кінця ходу працює як перемикач, який діє в тому випадку, коли клапан знаходиться під тиском. Тим самим, можна керувати будь-яким пристроєм цим микропрерывателем (наприклад, запускати циркуляційний насос). При відсутності струму, клапан сам повертається на точку закриття А. В тому випадку, кулачок дозволяє вручну приводити в рух клапан для заповнення, продування або опорожения установки.

Властивості

• Дуже проста установка
• Різьба 1"
• Знімається моторний привід
• Ручний, а також автоматичний режим перемикання
• Повна і стандартна кабельна мережа

Характеристики

• Харчування: ~230 В AC, 50Гц
• Максимальний струм навантаження: 2,2 А
• Потужність: 6,0 Вт
• Робоча температура: +4°C do +45°C
• Макс. температура навколишнього середовища: +50°C
• Різьблення: 1"
• Максимальна диференціальний тиск становить: DN25 (1") 0,6 бар.

Гідравлічна установка

• Перед установкою клапана потрібно перевірити, що трубопроводи чисті, звертаючи особливу увагу залишкам пайки, стружок та інших відходів.
• Дотримуватися зазначений напрямок потоку.
• Моторизированная часть не должна никогда находиться под клапанной частью для предотвращения проникновения возможных конденсаций соединительных труб во внутреннюю часть мотора.
• В разборных моделях предохранять от грязи, гипса и других нечистот поверхность соединения клапанной части с моторизированной частью, а также предохранять от ударов или нежелательных манипуляций, повреждающих ось действия.

Электрическая установка

• Синий и коричневый провода питают мотор.
• Серый и оранжевый провода принадлежат микропрерывателю (в тех моделях, в которых содержится).

Эксплуатация

• Даний клапан призначений для використання в умовах звичайного рівня забрудненості. Допустима ступінь забрудненості для адекватної регулювання: 2.
• Номінальна величина імпульсного напруги: 2500 В
• Автоматичні зональні клапани не вимагають спеціального техобслуговування
