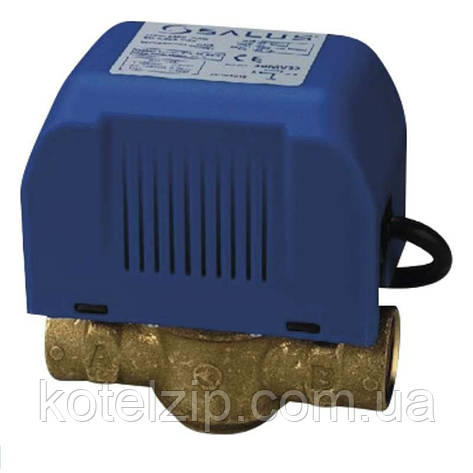

Salus SBMV 24 3/4" 2-ходовий клапан з електроприводом

Моторизовані зональні клапани Salus SBMV призначені для роботи в якості регуляторів «відкрито-закрито» у закритих контурах води систем теплопостачання та кондиційованого повітря.

Принцип роботи

Клапани Salus SBMV 2-х ходові є моделями прямого ходу з напрямком циркуляції від А до В, і вони зазвичай закриті в А (без тиску). При подачі тиску мотору, клапан відкривається, і микропрерыватель закривається (у разі його присутності). Микропрерыватель сигналу кінця ходу працює як перемикач, який діє в тому випадку, коли клапан знаходиться під тиском. Тим самим, можна керувати будь-яким пристроєм цим микропрерывателем (наприклад, запускати циркуляційний насос). При відсутності струму, клапан сам повертається на точку закриття А. У тому випадку, кулачок дозволяє вручну приводити в рух клапан для заповнення, продування або опорожения установки.

Властивості

• Дуже проста установка
• Різьба 3/4"
• Знімається моторний привід
• Ручний, а також автоматичний режим перемикання
• Повна і стандартна кабельна мережа

Характеристики

• Харчування: ~230 В AC, 50Гц
• Максимальний струм навантаження: 2,2 А
• Потужність: 6,0 Вт
• Робоча температура: +4°C do +45°C
• Макс. температура навколишнього середовища: +50°C
• Різьблення: 3/4"
• Максимальна диференціальний тиск становить: DN20 (3/4") 0,7 бар

Гідравлічна установка

• Перед установкою клапана потрібно перевірити, що трубопроводи чисті, звертаючи особливу увагу залишкам пайки, стружок та інших відходів.
• Дотримуватися зазначений напрямок потоку.
• Моторизована частина не повинна ніколи перебувати під клапанної частиною для запобігання проникнення можливих конденсаций з'єднувальних труб у внутрішню частину мотора.
• У розбірних моделях оберігати від бруду, гіпсу та інших нечистот поверхню з'єднання клапанної частини з моторизованій частиною, а також охороняти від ударів або небажаних маніпуляцій, пошкоджуючих вісь дії.

Електрична установка

• Синій і коричневий живлять дроти мотор.
• Сірий і помаранчевий проводу належать микропрерывателю (в тих моделях, у яких міститься).

Експлуатація

• Даний клапан призначений для використання в умовах звичайного рівня забрудненості. Допустима ступінь забрудненості для адекватної регулювання: 2.
• Номінальна величина імпульсного напруги: 2500 В
• Автоматичні зональні клапани не вимагають спеціального техобслуговування
