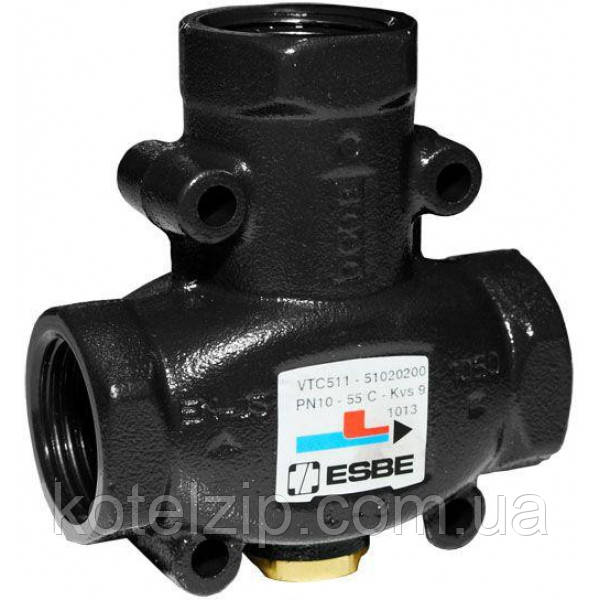

ESBE VTC511 Rp 1 1/4" 60°C термостатичний змішувальний клапан

Термостатичний клапан ESBE серії VTC500 застосовується для ефективного завантаження накопичувальних баків і захисту котлів, що працюють на твердому паливі потужністю до 150 кВт, при дуже низькій температурі теплоносія зворотного трубопроводу, що в іншому випадку призводить до забруднення газоходу, зниження продуктивності і зменшення терміну експлуатації котла.

ВИКОРИСТАННЯ

Термостатичний 3-ходовий клапан ESBE серіїVTC 500 сконструйований для захисту котла при дуже низькій температурі теплоносія зворотного трубопроводу. Підтримка високої і стійкої температури теплоносія зворотного трубопроводу способствуетповышению коефіцієнта корисної дії котла, знижує утворення конденсату і збільшує термін його експлуатації. КлапанVTC500 застосовується в опалювальних пристроях, де котли, що працюють на твердому паливі потужністю до 150 кВт, використовуються для заживлення накопичувальних баків. Клапанустанавливается или на обратном трубопроводе к котлу (50°С, 55°С, 60°С, 65°С, 70°С или 75°С) или на запитывающем трубопроводе к накопительному баку (70°С или 75°С). Мы рекомендуем первую опцию, так как это упрощает схему трубопроводов для расширения (см. примеры установки).

ФУНКЦИОНИРОВАНИЕ

  Клапан не требует настройки в байпасном трубопроводе Работоспособность клапана не зависит от его позиции. В клапане находится термостат, который начинает открывать подсоединение А при 50°С, 55°С, 60°С, 65°С, 70°С или 75°С и открывает подсоединение полностью, если температура повышается на 10°С.

Версії. Технічні дані. Монтаж.

Серії VTC511 і VTC512 поставляються відповідно з внутрішніми і зовнішніми різьбами. Серія VTC531 забезпечена трьома відключають кульовими клапанами свнутренней різьбленням (1"-2"), адаптером насоса з внутрішньою різьбою (1V4"), комплектом ізоляції і трьома термометрами.

ТЕПЛОНОСІЙ

  Для защиты от замерзания допускается использовать теплоноситель с содержанием гликоля и незамерзающими жидкостями, нейтрализующими растворенный кислород, с концентрацией гликоля до 50 %. При добавлении гликоля к теплоносителю-воде, увеличивается вязкость и изменяется теплоемкость такого теплоносителя, поэтому это необходимо учитывать при выборе термостатического смесителя. Если добавляется 30 ― 50 % гликоля, то максимальный выходной эффект клапана уменьшается на 30 – 40 %. Более низкая концентрация гликоляможет не оказать защитного действия.

СЕРВИС И ОБСЛУЖИВАНИЕ

Рекомендується встановлювати на з'єднаннях клапани запірні пристрої (входять в сериюVTC531). Це полегшить подальше сервісне обслуговування.
При звичайному режимі експлуатації немає необхідності в обслуговуванні термостатичного змішувального клапана. Однак при необхідності можна легко замінити термостати.
