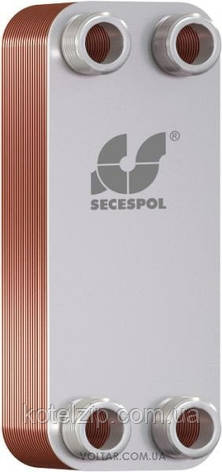

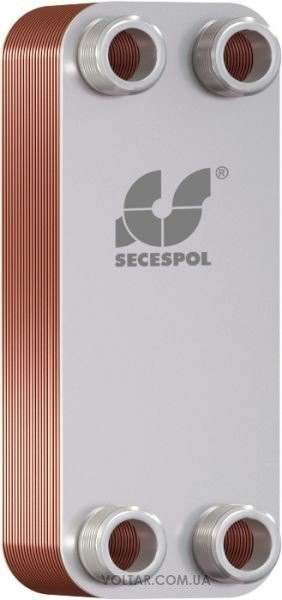

SECESPOL LA 14-40 (40 -70кВт) паяний пластинчастий теплообмінник
Опис
Характеристики
Інформація для замовлення
Опис SECESPOL LA 14-40 (40 кВт) паяний пластинчастий теплообмінник
ПАРАМЕТРИ РОБОТИ
- Макс. тиск: 30,0 bar
- Макс. температура: 230°C
- Хв. температура: -10°C
- Фактор: вода, гліколь, пар
КОНСТРУКЦІЙНІ ПАРАМЕТРИ:
- Тип: Рифлена пластина
- Поверхн. теплообміну: 0,5m2
- Обсяг гарячий. сторони: 0,4 l
- Об'єм холод. сторони: 0,4 l
- Вага: 2,4 кг
ТИПИ ПІДКЛЮЧЕННЯ:
- K1, K2, K3, K4: гвинт зовнішній G 3/4"
СТАНДАРТНА ЛОКАЛІЗАЦІЯ З'ЄДНАННЯ (в протитоку):
- К1 ― впуск нагрівального елемента
- К2 ― випуск нагріваючого елемента
- К3 ― впуск нагріваючого елемента
- К4 ― випуск нагрівального елемента
РОЗМІРИ:
- A: 42 mm
- B: 164 mm
- C: 201 mm
- D: 80 mm
- E: 16 mm
- F: 101 mm
Характеристики SECESPOL LA 14-40 (40 кВт) паяний пластинчастий теплообмінник
|
Макс. раб. тиск (мПа)
|
3 |
|---|---|
|
Під'єднання (дюйм)
|
3/4 |
|
Кількість пластин
|
40 |
|
Макс. Поверхня теплообмінника (м2)
|
0,5 |
|
Висота (мм)
|
101 |
|
Ширина (мм)
|
80 |
|
Довжина (мм)
|
201 |
|
Матеріал припою
|
мідь, нікель |
|
Матеріал пластин
|
нержавіюча сталь |
|
Робочий тиск (Мпа)
|
3 |
|
Макс./Хв. Робоча температура (°С)
|
-10...230 |
|
Вага (кг)
|
2.4 |
| Технічні характеристики пластинчастих теплообмінників | |
|---|---|
| Тип пластинчатого теплообмінника | паяний |
| Основні | |
| Тип рекуперативного поверхневого теплообмінника | Пластинчастий |
- Ціна: 5 296 ₴
