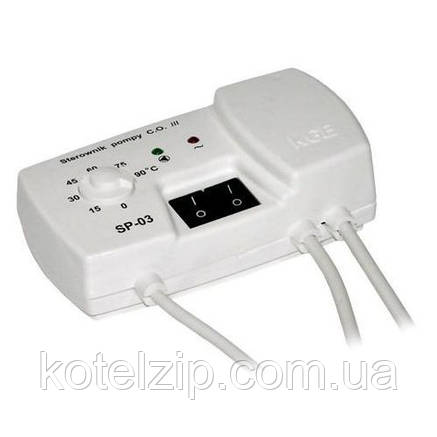

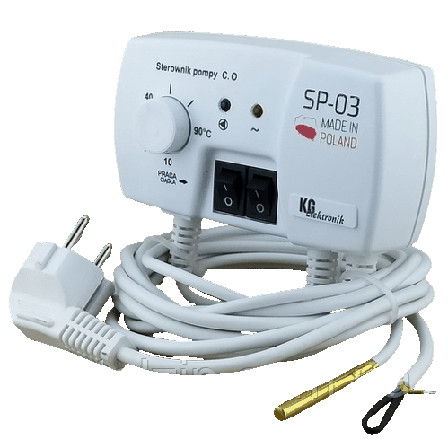

KG Elektronik SP-03 терморегулятор для циркуляційного насосу

Терморегулятор SP-03 призначений для керування насосом, що забезпечує циркуляцію води в системі центрального опалення. Завданням регулятора є включення насоса, якщо температура перевищить задане значення, а також виключення його, якщо піч охолоне ( в результаті погашення). Це дозволяє уникнути непотрібної роботи насоса, що дозволяє заощадити електроенергію ( в залежності від ступеня використання печі економія може бути навіть 60%), а також продовжити термін служби насоса .

Завдяки цьому збільшується надійність насоса і знижуються витрати пов'язані з його експлуатацією. Температура включення насоса регулюється за допомогою потенціометра ( в межах від 0°З до 90°З ). Якщо фактична температура знизиться на 5°С від заданої ( встановлюється потенціометром), насос вимикається . Включення і вимикання насоса відбувається приблизно через 30 секунд . Це запобігає постійне перемикання насосу у разі швидкої зміни температури.

Регулятор, крім потенціометра, має два перемикача. Перший з них служить для включення регулятора (відображається свіченням червоного світлодіода). Другий призначений для ручного вмикання насоса (відображається свіченням зеленого світлодіода). Крім того, зелений світлодіод сигналізує також роботу насоса в режимі автоматичного управління насосом. Регулятор має захист у вигляді полімерного запобіжника багаторазового використання (всередині корпусу на платі).

Підключення проводу живлення насоса центрального опалення:

1. До затискача жилу жовто ― зеленого кольору

2. До затискача N жилу синього кольору

3. До затискача L жилу коричневого кольору

Перед виконанням будь-яких дій, пов'язаних з харчуванням (підключення проводів, установка устаткування тощо), необхідно переконатися, що регулятор не підключений до мережі !

1. Потенціометр

2. Датчик температури

3. Вимикач ручного режиму роботи насосів

4. Вимикач живлення

5. Мережевий дріт

6. Провід живлення насоса центрального опалення

7. Світлодіод, індиціюється роботу насоса

8. Світлодіод, індиціюється роботу насоса .

Приклад використання терморегулятора SP-03:
