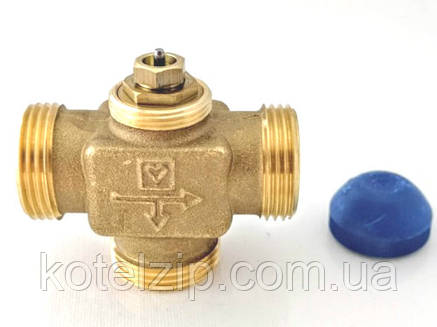

Трехходовый распределительный клапан  Herz Calis 1" DN20 1776139 + термостатическая головка 40-70С°, фото 2
Трехходовый распределительный клапан  Herz Calis 1" DN20 1776139 + термостатическая головка 40-70С°, фото 2

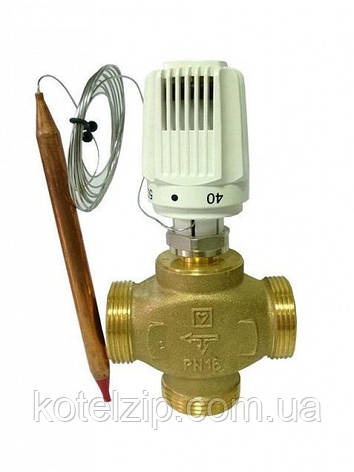

Трехходовый распределительный клапан Herz Calis 1" DN20 1776139 + термостатическая головка 40-70С°

Опис
Характеристики
Інформація для замовлення

Клапан термостатический трехходовой Herz CALIS-TS-RD 3-х клапан 1 1/2" DN32 1776139 – это распределительный клапан, применяется для систем отопления, теплого пола и т.д. Клапан Herz CALIS сделан из качественного материала – латунь.

Herz-CALIS-TS-RD – энергонезависимый клапан с большой пропускной способностью, работает в паре с термостатической головкой herz  1742100 или 1742006  (температурный режим 40-70с или 20-50с ) Головка имеет выносной датчик, который крепится с помощью хомута (идет в комплекте) на ту поверхность от куда нужно взять измерение. Присоединительная резьба M28x1,5

Клапан herz 1776139 работает на 100% распределение потоком, но не на смешивание, одно из самых частых применений, установка после буферной аккумулирующей емкости либо на теплый пол. Устанавливается как на подачи, так и на обратке, горизонтально либо вертикально, но с соблюдением потоков, которые изображены на корпусе.

Клапан в рабочем состоянии открыт, в закрытом состоянии  - проток закрыт и работает байпас.

Клапан Herz CALIS 1776139 имеет наружную резьбу подключение, поэтому при выборе клапана обращайте внимание на размер подключения, DN15 на клапане – это 3\4 подключение по внешнему размеру, dn20- 1, dn 25 – 1 ¼, dn32 – 1 1\2



Эксплуатационные параметры

  • Макс . рабочая температура: - 120 °C
  • Мин . рабочая температура: +2 °C
  • Макс . рабочее давление DN 15, 20: 10 бар
  • Макс . рабочее давление DN 25, 32: 16 бар
  • Макс . перепад давления на клапане при работе в термостатическом режиме 0,2 бар
  • В качестве антифризов допускается использование водных растворов этилен- и пропиленгликоля с объемной концентрацией 15-45% с ингибиторами коррозии.
  • Макс. рабочее значение температуры и давления, при применении компрессионных фитингов ГЕРЦ для калиброванных мягких стальных и медных труб должно соответствовать требованиям EN 1254-2:1998; для металлополимерных труб соответствовать рекомендациям производителя.

Габаритные размеры:



Для регулирования можно использовать все термостатические головки с накладным датчиком и датчиком в погружной гильзе, а также электронные регуляторы ГЕРЦ-RTC (с термоэлектроприводами DDC) и ГЕРЦ-RTR (с термоэлектроприводами). Чтобы избежать образование отложений, шпиндель в верхней части клапана защищен вторым уплотнительным кольцом. В качестве уплотнения шпинделя служит O-Ring уплотнение одно или два (для DN 25 и DN 32), которые находятся в латунной втулке. Втулку можно заменить во время эксплуатации системы. Уплотнительные кольца обеспечивают простоту в обслуживании и легкость хода шпинделя клапана.

ПРИМЕРЫ МОНТАЖА





Схема теплого пола с клапаном Herz 7761:

Видео обзор клапана Herz CALIS-TS-RD. В этом видео вы узнаете для каких целей применяется данный клапан, какие есть варианты его подключения, рекомендуем к просмотру













Основні атрибути
ВиробникHerz
Країна виробникАвстрія
