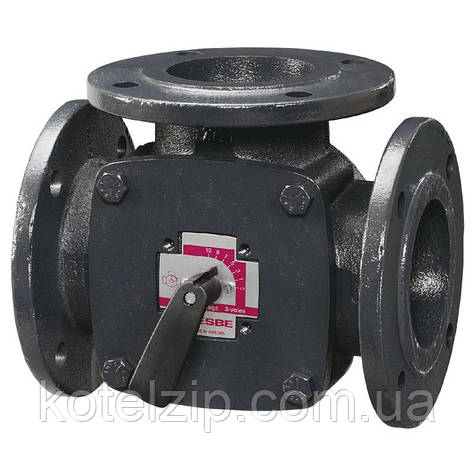

Трехходовой смесительный клапан фланцевый ESBE 3F DN 100, 225 Kvs

Опис ESBE 3F триходовий змішувальний клапан (фланцевий)

Серія 3F ― це 3-ходові клапани з підключенням до фланця PN6 для змішування і відведення аж до 6 бар. Клапани зроблені з литого високопродуктивного чавуну, що дозволяє їх використання в системах опалення та охолодження. Серія 3F доступна в типорозмірах DN20-150. В комплект поставки входить фланець PN6 для фланцевої труби PN6. Клапан чудово комбінується з приводами і контролерами ESBE.

Клапани ESBE серії F – це компактні змішувальні клапани з литого чавуну, призначені для використання в системах опалення та охолодження. Пропорції змішування можуть регулюватися ручкою для ручного управління, або здійснюватися через системи
автоматичного керування за допомогою електроприводів. Тут підходять контролери ESBE серії ARA600 розміру DN ≤50или серії 90. Клапан також можна обладнати контролерами ESBE серії 90C і CRA120 або CRA110, CRB100 і CRC110 ≤DN50. Клапан серії 3F доступний в типорозмірах DN 20-150 c фланцевим з'єднанням. Регулювальна нанесена шкала з двох сторін пластини і може бути перевернута, забезпечуючи при цьому можливість монтувати клапан в потрібному положенні. Робочий кут = 90°.

ПЕРЕВАГИ

Чудове регулювання для кращої змішувальної і відвідної продуктивності аж до 6 бар (PN6).
Широкий вибір розмірів аж до DN150.
Довгостроковий і довговічний.
Досконала узгодженість між клапаном і приводами ESBE

СЕРВІС ТА ОБСЛУГОВУВАННЯ

Всі основні елементи, замінювані. Ущільнення валу складається з двох круглих прокладок, одна з яких може бути замінена без необхідності зливу системи або демонтажу клапана. Однак, перед цією операцією в системі має бути знижений тиск до нуля.

ПРИКЛАДИ УСТАНОВКИ
Всі показані приклади можуть бути реверсивними.
Табличка положення клапана отградуирована з двох сторін і при монтажі необхідно встановити її в тому положенні, яке вказане в інструкції з монтажу.

ВІДПОВІДНІ ПРИВОДИ І КОНТРОЛЕРИ

Серія ARA600 ≤DN50
Серія 90
Серія 90C
Серія CRC110 ≤DN50
Серія CRb100 ≤DN50
Серія CRA110 ≤DN50
Серія CRA120

НЕОБХІДНИЙ КРУТНИЙ МОМЕНТ ЕЛЕКТРОПРИВОДІВ

Наведені нижче значення дано як орієнтовні для стандартною установки. У деяких випадках для клапана може знадобитися привід з великим крутним моментом.
Розмір клапана до DN 25 ― крутний момент привода 3 нм
Розмір клапана до DN 50 - крутний момент привода 5 нм
Розмір клапана до DN 80 - крутний момент привода 10 нм
Розмір клапана до DN 150 ― крутний момент привода 15 нм

ХАРАКТЕРИСТИКИ КЛАПАНА
