Автоматика для котла TIGRA (3 насоса, вентилятор, шнек)

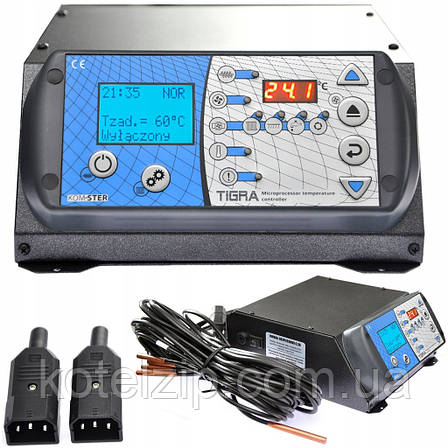

Блок управління "Тигра" від Kom-Ster для автоматизованих систем опалення з твердопаливним котлом

Блок управління "Тигра" від компанії Kom-Ster призначений для автоматизації систем опалення з твердопаливними котлами. Він дозволяє підключити та налаштувати роботу шнека подачі палива, насоса центрального опалення (ЦО), насоса гарячого водопостачання (ГВП), насоса теплої підлоги та вентилятора котла. Завдяки злагодженій роботі обладнання та можливості тимчасових налаштувань, блок управління "Тигра" дозволяє налаштувати 24 годинні зони, використовувати режими день і ніч, що забезпечує скорочення витрати палива до 20% порівняно з іншими блоками управління.

Основні характеристики:

• Автоматизація системи опалення: Блок управління "Тигра" дозволяє зробити систему опалення повністю автоматичною. Прилад має вихід для термостата, що дозволяє знімати температуру не тільки з котла, але й у кімнаті. Також можливо підключення до трьох віддалених панелей управління.
• Енергозбереження: Завдяки точному контролю та можливості тимчасових налаштувань, витрата палива скорочується до 20%.
• Простота використання: Якщо в кімнаті стало холодно, немає потреби йти до котла — всі налаштування можна змінити через панель управління в кімнаті.

Технічні параметри:

• Напруга живлення: 230 V / 50 Гц
• Потужність регулятора: 6 Вт
• Діапазон робочих температур датчика: 0 ― 100 °C
• Робоча температура: 40 °C
• Навантаги на виходи (забезпечено запобіжниками 6.3 А):
  • Шнек: 1,5 А
  • Насос ЦО: 0,8 А
  • Насос ГВП: 0,8 А
  • Вентилятор: 1,5 А
  • Насос для теплої підлоги: 0,8 А
  • Циркуляційний насос: 0,8 А
• Анти-Стоп насос ЦО: 1 хв кожні 7 днів
• Автоматичне включення насоса (анти замерзання): нижче 5 °C
• Включення зовнішнього аварійного термостата (блокування шнека та вентилятора): вище 85 °C
• Включення захисту програмного забезпечення: вище 90 °C
• Кількість годинних зон: 24 години на добу
• Можливість підключення дистанційних панелей: Так / макс. 4 панелі
• Обслуговування насоса ГВП: Так
• Обслуговування циркуляційного насоса: Так
• Обслуговування насоса теплої підлоги: Так
• Термічний захист (термостат СТБ): Так

Конфігураційні параметри:

• Встановлена температура: 60 °C (діапазон 35 ― 90 °C)
• Нічний режим: -3 °C (діапазон -10.....+10 °C)
• Економічний режим: -3 °C (діапазон 0......+10 °C)
• Температура включення насоса ЦО: 35 °C (викл. 25-70 °C)
• Встановлена система ГВП: Викл. °C
• Час подачі палива: 15 сек (викл. 1-205 сек)
• Час між подачами палива: 90 сек (1-150 сек)
• Повторність подач: 2 (викл. 1-20)
• Час продуву: 10 сек (викл. 5-59 сек)
• Час між продувами: 10 хв (1-99 хв)
• Швидкість вентилятора: 50 % (10-100 %)
• Швидкість у режимі контролю: 50 % (10-100 %)
• Температура вимкнення блоку управління (регулятора): 30 °C (25-35 °C)

• Мінімальна температура: 40 °C (30-55 °C)
• Максимальна температура: 80 °C (60-90 °C)
• Гістерезис: 1 °C (1-5 °C)
• Мінімальна потужність вентилятора: 25 % (20-70 %)
• Максимальна потужність вентилятора: 55 % (20-70 %)
• Час виявлення нестачі палива: 90 хв (викл. 90 хв)
• Час відключення насоса: 3 хв (1-250 хв)
• Пріоритет нагрівача ГВП: Ні (так/ні)
• Температура тривоги та шнека: 70 °C (викл. 35-90 °C)
• Час пересипання палива: 5 хв (1-30 хв)
• Температура вимкнення циркуляційного насоса: Викл. (викл. ― 70 °C)
• Задана температура теплої підлоги: Викл. (викл. ― 50 °C)
• Мова: українська (англійська, польська, литовська)
• Час розпалювання: 2 год. (1-7 год.)
• Час тушіння: 2 год. (1-7 год.)

Блок управління "Тигра" від Kom-Ster — це надійне та ефективне рішення для автоматизації систем опалення з твердопаливними котлами. Він дозволяє економити паливо, підвищувати комфорт і безпеку експлуатації котла
