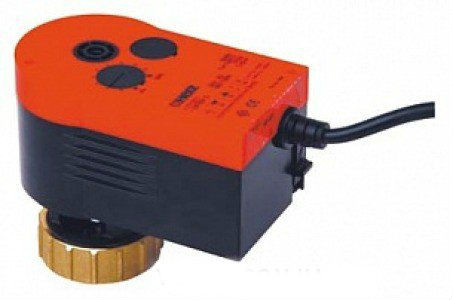

Електропривод Herz для регулюють триходових клапанів Herz

Привід для регулюють триходових клапанів з позиціонером.

• Зусилля закриття 500 Н (привід працює тільки на змішання)
• Для шорстколистих регулювання
• Корпус з двох частин з невозгораемого пластику. Консоль з пластику, натискна гайка з латуні
• Зовнішнє ручне управління з відключенням двигуна
• Редуктор для позиціонування клапана і ручного регулювання
• Можливо будь-яке положення на клапані, крім положення приводом вниз

Призначення:

Привід призначений для переміщення штока клапана в певне положення під дією керуючого сигналу.

Технічні параметри:

• Час спрацьовування клапана:1771211- 60/120с;1771250 / 51- 120с
• Хід: 8 мм
• Осьове зусилля: N 500
• Вага: 0,7 кг
• Максимальна робоча температура: 100°C у місці приєднання до клапану
• Допустима температура навколишнього середовища: від -10 до + 55°C
• Допустима вологість навколишнього середовища: від 5 до 95%
• Ступінь захисту IP 54 (EN 60529)

1771211

• Сигнал управління: від 0 до 10 В, при Rj > 100 kOhm
• Повідомлення про позиціонування: від 0 до 10 В, при навантаженні > 10 kOhm
• Стартова точка UO: 0 або 10 В
• Інтервал регулювання,∆ U 10
• Діапазон (ступінь) перемикання крокового двигуна Xsh: 200 мВ
• Живлення: 24 В +/- 20%, від 50 до 60 Гц
• Споживана потужність для 60 до 120 свремени ходу вентиля:
• ― в робочому режимі: 7 5 ВА ВА
• ― в режимі простою: 0, 5 ВА 0,5 ВА
• Час початку спрацьовування: 200 мс

1771250

• Харчування: 230 В +/- 15%, від 50 до 60 Гц
• Споживана потужність для часу 120 з ходу вентиля:
• ― в робочому режимі: 1,6 ВА
• ― в режимі простою: 1,6 ВА
• Мінімальний час початкуспрацьовування: 100 мс

1771251

• Живлення: 24 В ~ +/- 20%, 50 Гц
• Споживана потужність 120 з часу ходу вентиля:
• ― в робочому режимі: 1,5 ВА
• ― в режимі простою: 1,5 ВА
• Мінімальний час початку спрацьовування: 100 мс

Габаритні розміри:

Виконання:

Корпус складається з двох частин, виконаний з термостійкого матеріалу, нижня частина-чорна (2), верхня частина червона (1) з кроковим двигуном, електромагнітною муфтою і передавальним механізмом, зручних для обслуговування. Для монтажу на клапані використовується пластмасова консоль (3) і латунна натискна гайка (4). Є механізм для ручного регулювання положення клапана (5) (торцевий ключ SW6). Становище приводу можна побачити або за положенням штока (6), або по голівці індикатора (7) у верхній частині приводу. Кодує перемикач для вибору характеристики (лінійна / рівнопропорційного) і часу спрацьовування захований під кришкою (8).

Вказівки щодо приєднання:

Привід може бути встановлений на клапані від вертикального до горизонтального положення, але не може бути встановлений під клапаном нижче горизонтальній осі.
