Виконавчий привід HERZ для регулюють кульових кранів HERZ 7712 90*, плавне регулювання DC 0, фото 2

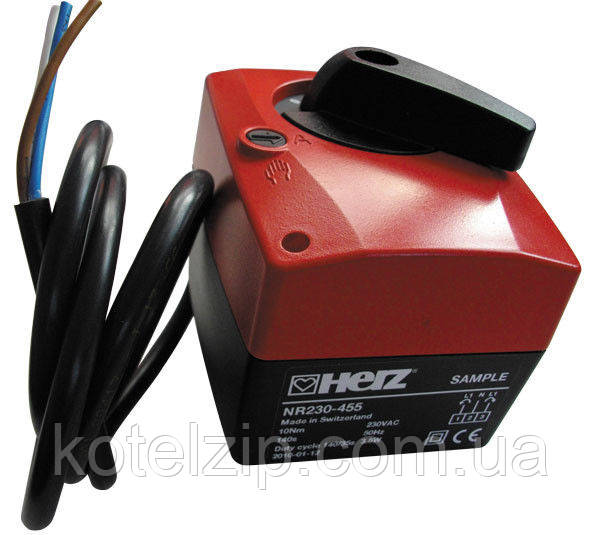

Виконавчий привід HERZ для регулюють кульових кранів HERZ 7712 90*, плавне регулювання DC 0

Опис
Характеристики
Інформація для замовлення
Опис Виконавчий привід HERZ для регулюють кульових кранів HERZ 7712

Привід для 2-х і 3-х ходових регулюючих клапанів.

Корпус зроблений з двох частин з застосуванням невозгораемого пластику. Нижня частина чорного кольору, верх – червоного.

Змішувальний пристрій закріплюється на клапані за допомогою одного гвинта. У комплекті з пристроєм поставляється обмежувальний болт ― для обмеження кута повороту. Привід можна встановлювати на клапан з поворотами на 90 щодо його корпусу. Хід приводу обмежений кутом 90 . При досягненні кінцевих упорів привід відключається і знеструмлюється.

  • Підвідний кабель до мотору: 1 м, 3x0,75 мм2
  • Кабель допоміжного перемикача: 1 м, 3x0,75 мм2
  • Парарллельное підключення не можливо
  • Крутний момент: хв. 10 Нм (при номінальній напрузі)
  • Синхронність: ±5%
  • Ручне регулювання
  • Тимчасове та постійне виведення редуктора із зачеплення за допомогою поворотного перемикача на корпусі електропривода
  • Час повного ходу: 140 з/ 90°
  • Рівень шуму: макс. 35 дБ (A)
  • Шкала з розміткою від 0 до 10
  • Клас захисту: ІІ все ізольовано
  • Ступінь захисту: IP40
  • Напруга сигналу позиціонування: 4 кВ (відповідно до EN 60730-1)
  • Ступінь контролю забруднення навколишнього середовища: 3 (відповідно до EN 60730-1)
  • Допустима температура навколишнього середовища: 0 ... + 50 °C (робочий цикл 140/35 s)
  • Температура середовища, що транспортується: + 5 ... + 120 °C (у кульовому крані)
  • Температура зберігання: – 30 ... + 80 °C
  • Вологість навколишнього середовища 95% отн., без утворення конденсату (відповідно до EN 60730-1)
  • Технічне обслуговування не потрібно
  • Вага: 500 г

ГАБАРИТНІ РОЗМІРИ

ВКАЗІВКИ З БЕЗПЕКИ



  • Електропривод розроблений для застосування в стаціонарних системах опалення, вентиляції та кондиціонування. Не дозволяється застосування електроприводу в областях, що виходять за межі, вказані в специфікації, особливо для застосування на повітряних суднах.
  • Увага: Висока напруга!
  • Пристрій може бути встановлено тільки кваліфікованим персоналом. При підключенні пристрою повинні бути дотримані всі діючі правила електробезпеки.
  • Пристрій має бути захищений від вологи. Не призначений для застосування на відкритому повітрі.
  • Правильна функція розвантажування кабеля в корпусі приводу повинні бути перевірена.
  • Після установки необхідно переконатися в правильності роботи приводу.
  • Пристрій може бути розкрите тільки на заводі-виробнику. Воно не містить частин, які можуть бути переустановлені або відремонтовані експлуатаційними службами.
  • Пристрій містить електричні та електронні компоненти, у зв'язку з чим неприпустима утилізація разом з побутовими відходами. Необхідно дотримуватися всі діючі правила та інструкції, що відносяться до даної конкретної місцевості.

СХЕМИ ПІДКЛЮЧЕННЯ









Основні
ВиробникHerz
Країна виробникАвстрія
  • Ціна: 5 096 ₴
