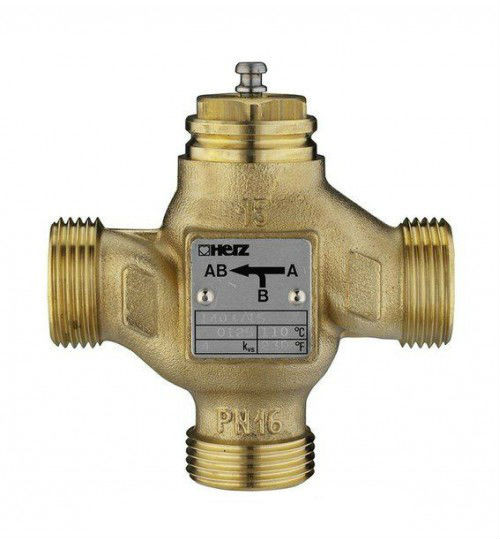

HERZ 4037 2 1/4" регулює триходовий клапан

Клапан призначений для регулювання (змішування або поділу) теплоносіїв, холодоносителейи повітря в системах опалення, охолодження. Застосовується разом з приводами в якості виконавчого приладу з регульованою характеристикою (лінійна, рівнопропорційного або квадратична). Привід може монтуватися в будь-якому положенні, від вертикального до горизонтального, у правому півколі. Слід запобігати проникненню в привід конденсату, крапель води і т. п. При подачі напруги на привід відбувається самоюстировка, тому додаткова настройка не потрібна.

Область застосування:

Контури змішування, розподілу теплових пунктів, котелень, холодильних станцій та інших установок систем теплохолодоснабжения і водопостачання.

Виконання:

Регулюючий Клапан трьохходовий з зовнішньої циліндричною різьбою згідно ISO 228/1 клас В, з плоским ущільненням, приєднувальні фітинги для клапана замовляються окремо. Корпус виконаний з cc 754 S латуні. Шпиндель з нержавіючої сталі, конус вентиля з латуні з ущільненням з тефлону, посиленого скловолокном. Сальник з латуні з ущільнювальним кільцем з EPDM.

Перевага використання змішувального клапана 4037 порівняно із звичайним вбудованим змішувальним клапанному в тому, що відсутність ущільнювальних кромок виключає можливість його зносу, а отже знижує можливість течі до мінімуму, чим збільшує термін експлуатації.

Технічні параметри:

• Макс. робоча температура: -15 ...+ 130 °C
• Макс. робочий тиск: 16 bar / 130°C до DN 32
  16 bar / 110 °C DN 40, DN 50
• При температурі <0°C, рекомендується використовувати нагрівач сальника, при температурах > 100°C використовувати з температурним адаптером.
• Характеристика клапана: лінійна
• Витік <0,02% від значення kvs ― в проточному напрямку.
• Витік в байпасі 1% від значення kvs
• Допускається використання етиленгліколю у співвідношенні 15-45%.

Монтаж:

Клапан монтується на трубопроводев відповідності з поставленим завданням (змішання або розподіл потоків) з допомогою звичайних гвинтових з'єднувачів з ущільненням плоскою прокладкою. Слід уникати потрапляння бруду в клапан.

При піднятому штоку клапана, напрямок ― AB заблоковано.

При монтажі дотримуватися напрям потоків, вказаних на корпусі клапана.

Схеми розподілу потоків:

Габаритні розміри:

Приклад застосування:
