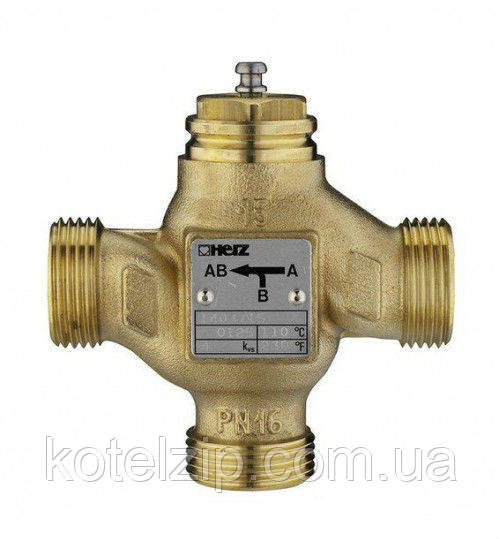

HERZ 4037 1" регулює триходовий клапан, фото 1

HERZ 4037 1" регулює триходовий клапан

Опис
Характеристики
Інформація для замовлення

Опис HERZ 4037 1" регулює триходовий клапан

Клапан призначений для регулювання (змішування або поділу) теплоносіїв, холодоносителейи повітря в системах опалення, охолодження. Застосовується разом з приводами в якості виконавчого приладу з регульованою характеристикою (лінійна, рівнопропорційного або квадратична). Привід може монтуватися в будь-якому положенні, від вертикального до горизонтального, у правому півколі. Слід запобігати проникненню в привід конденсату, крапель води і т. п. При подачі напруги на привід відбувається самоюстировка, тому додаткова настройка не потрібна.

Область застосування:

Контури змішування, розподілу теплових пунктів, котелень, холодильних станцій та інших установок систем теплохолодоснабжения і водопостачання.

Виконання:

Регулюючий Клапан трьохходовий з зовнішньої циліндричною різьбою згідно ISO 228/1 клас В, з плоским ущільненням, приєднувальні фітинги для клапана замовляються окремо. Корпус виконаний з cc 754 S латуні. Шпиндель з нержавіючої сталі, конус вентиля з латуні з ущільненням з тефлону, посиленого скловолокном. Сальник з латуні з ущільнювальним кільцем з EPDM.

Преимущество использования смесительного клапана 4037 по сравнению с обычным встроенным смесительным клапанном в том, что отсутствие уплотнительных кромок исключает возможность его износа, а следовательно снижает возможность течи до минимума, чем увеличивает срок эксплуатации.

Технические параметры:

  • Макс. рабочая температура: -15 ...+ 130 °C
  • Макс. рабочее давление: 16 bar / 130°C до DN 32
                                                     16 bar / 110 °C DN 40, DN 50
  • При температурі <0°C, рекомендується використовувати нагрівач сальника, при температурах > 100°C використовувати з температурним адаптером.
  • Характеристика клапана: лінійна
  • Витік <0,02% від значення kvs ― в проточному напрямку.
  • Витік в байпасі 1% від значення kvs
  • Допускається використання етиленгліколю у співвідношенні 15-45%.

Монтаж:

Клапан монтується на трубопроводев відповідності з поставленим завданням (змішання або розподіл потоків) з допомогою звичайних гвинтових з'єднувачів з ущільненням плоскою прокладкою. Слід уникати потрапляння бруду в клапан.

При піднятому штоку клапана, напрямок ― AB заблоковано.

При монтажі дотримуватися напрям потоків, вказаних на корпусі клапана.

Схеми розподілу потоків:

Габаритні розміри:

Приклад застосування:



Основні
ВиробникHerz
  • Ціна: 1 969 ₴
