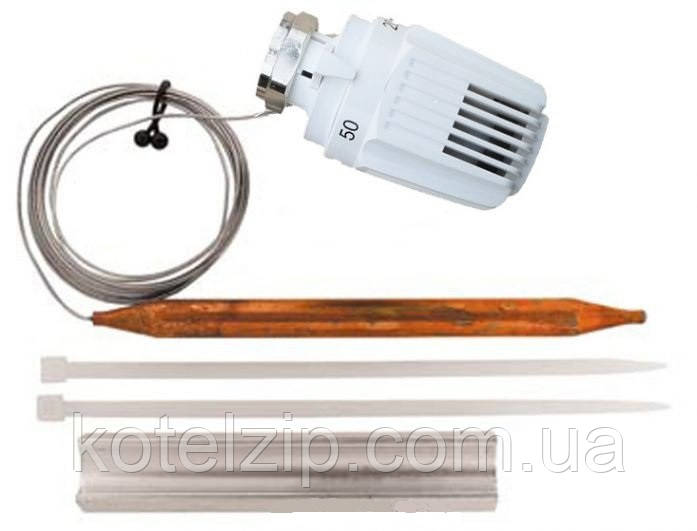

HERZ "Стандарт" термостатична голівка з накладним датчиком 40-70°С

Головка термостатична з накладним датчиком для регулювання температури потоку в бойлері або контурі опалення.

• Колір маховичка: коричневий
• Діапазон регулювання: 40...70°З
• Макс. перепад тиску: 0,75 бар (для безшумної роботи не повинен перевищувати 0,2 бар)
• Гістерезис: 0,3 До
• Вплив опалювальних засобів на температуру: 0,15 ДО/10К
• Защита от перегрева: 10К выше максимального значения по шкале

Область применения

Для монтажа на всех клапанах ГЕРЦ, предназначенных для термостатической работы.

Принцип действия

У термостатической головки ГЕРЦ с накладным датчиком изменение объема в датчике передается через капиллярную трубку в сильфон, который, в свою очередь, приводит в движение шпиндель клапана. Термостатический клапан (исполнительный орган) закрывается при повышении температуры. Шкала температур нанесена непосредственно на маховичке. С ее помощью производится настройка.

Монтаж термоголовки

1. 1.Отвернуть защитный колпачок или ручной привод с буксы термостатического клапана.
2. 2.Термостатическую головку установить в положение „полностью открыто", что соответствует положению „max" (положение поставки). Повернуть термостатическую головку таким образом, чтобы указатель был хорошо виден.
3. 3.Легко затянуть накидную гайку при помощи ключа SW 30.
4. 4.Проверить функционирование посредством вращения маховичка и установить желаемую температуру.

Накладний датчик кріпиться разом з ложементом на трубопроводі з допомогою хомутів. Він може бути також вставлений у втулку. При цьому необхідно забезпечити хороший теплообмін між трубою і датчиком.

ПРИКЛАДИ МОНТАЖУ
