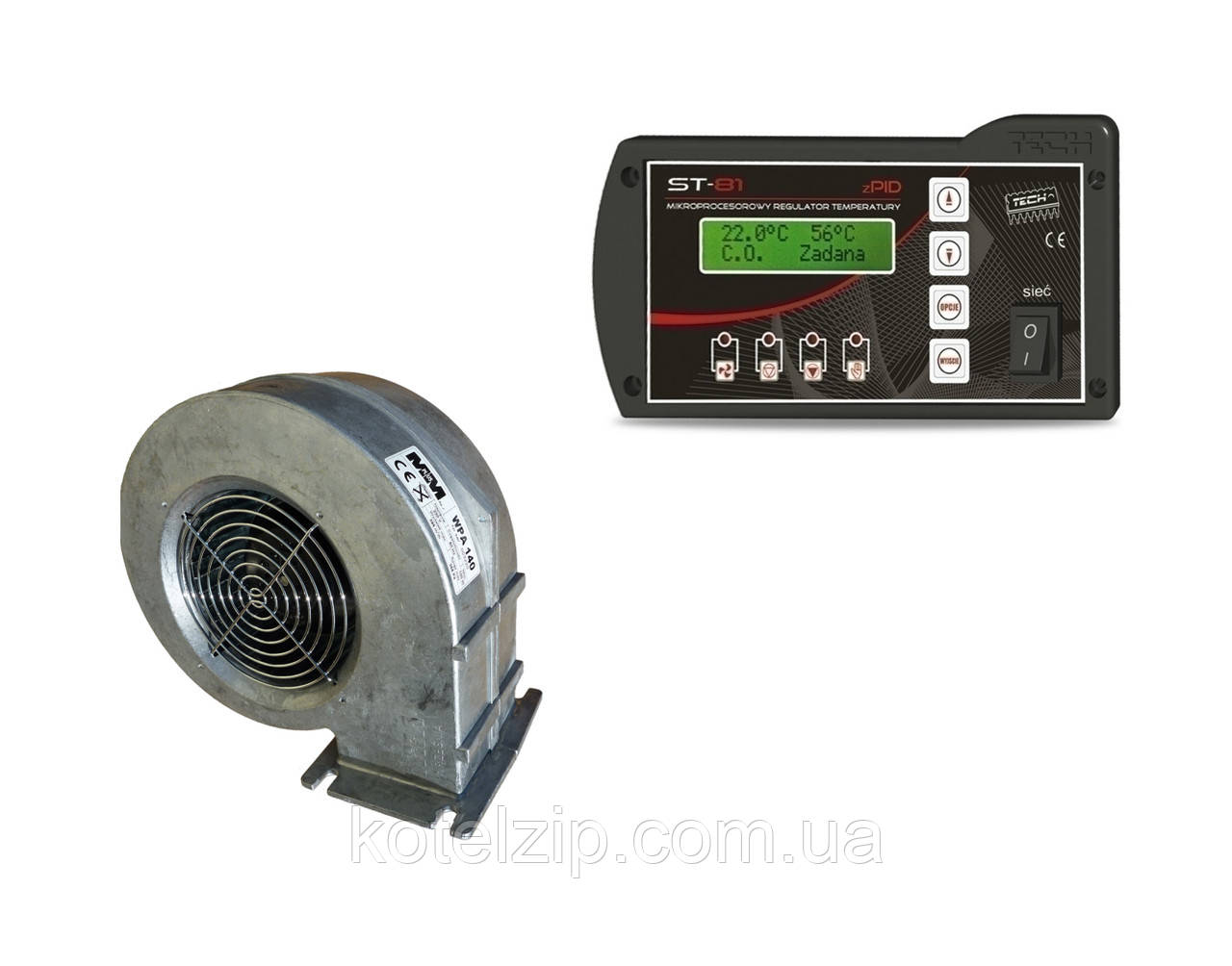

Автоматика для котла TECH ST-81 zPID + WPA 120

TECH Автоматика для котла ST-81zPID (Командо-контролер ЅТ-81zPID)

Регулятор для твердопаливного котла. Обладнаний додатково датчиком димових газів. Підтримує постійну задану температуру теплоносія в котлі.

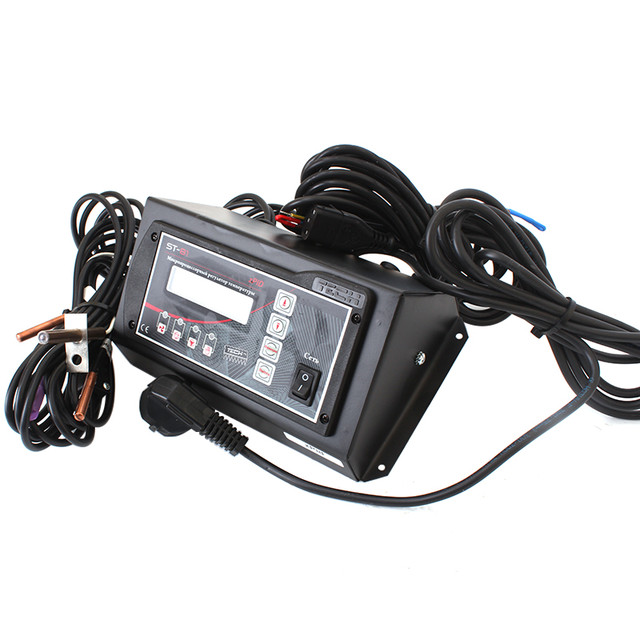

Командо-контролер ЅТ-81 zPID

Принцип роботи командо-контролера ST-81 zPID:

Командо-контролер ST-81 zPID призначений для управління твердопаливним котлом центрального опалення. Керує насосом циркуляції води (ЦО), насосом гарячого водопостачання (ГВП) і вентилятором. Вибір з чотирьох режимів роботи насосів: опалення Вашого будинку, пріоритет котла, паралельно працюючі насоси, літній режим.

Даний регулятор обладнаний програмою zPID. Такий тип управління полягає в контролі температури на виході димових газів (утримуючи її на постійному рівні) і в утриманні постійної температури котла. Даний регулятор, крім стандартних датчиків, обладнаний датчиком виходу димових газів. Завдяки цьому, утримується постійна температура димових газів. Регулятор постійно вимірює температуру газів на виході. У разі значного зростання температури на виході з котла обертання вентилятора сповільнюється або затримується.

Це означає, що регулятор з функцією zPID є регулятором діє за принципом алгоритму PID за сприянням датчика виходу димових газів. Застосовуючи даний тип регулятора з датчиком виходу димових газів економиться до 20 % палива, температура вихідної води є дуже стабільною, що впливає на подовження живучості теплообмінника (котла). Контроль температури димових газів на виході з котла зменшує емісію шкідливих для навколишнього середовища пилу і газів. Теплова енергія димових газів, що випускаються в димову трубу і далі в атмосферу, марно не витрачається, але використовується для опалення.

Монтаж командо-контролера ST-81 zPID проводиться безпосередньо в корпус котла або на корпус котла.

Функції, виконувані контролером:

- автоматичне керування вентилятором

- управління насосами ЦО і ГВП.

- має можливість підключення кімнатного термостата

- має можливість вибору МЕНЮ російською та українською мовами

Обладнання контролера:

- РК-дисплей

- датчик ЦО

- датчик температури ГВП

- датчик безпеки (термік)

Корпус виготовлений з високоякісних матеріалів, стійких до високих і низьких температур.

Корпус вентилятора і двигуна виготовлений зі сплаву алюмінію. Двигун прикручений до корпусу шурупами М4. Металеве робоче колесо вентилятора прикріплено безпосередньо на валику сервоприводу і закріплено болтом від осьового зсуву. Втягує манжета вентилятора захищена покриттям, яке запобігає від дотику пальцями до рухомих частин турбіни.

Двигатель вентилятора выполнен в классе изоляции Р и оснащен термическим предохранителем от нецелевого использования и приспособлен для регулировки скорости вращения напряжением. Вентилятор имеет декларацию соответствия Се. Вентиляторы типа WPA 120 в разных вариантах исполнения предназначены для надува воздуха в котлах ц.о., а также других технологических устройствах при температуре окружающей среды от 0°С до +40°С и относительной влажности до 95%. Вентилятор не предназначен для работы как самостоятельный прибор бытового пользования.
