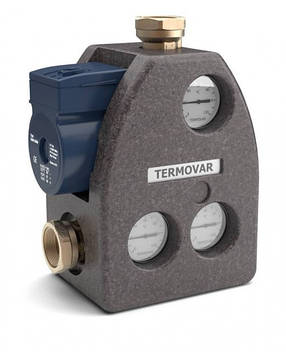

VeXve GRUND TERMOVAR 32 55°C 50кВт (Ладдомат)

Термосмесітельний вузол TERMOVAR дозволяє своєчасно отримати досить високу робочу температуру в ході підмішування і зарядки теплового бака-накопичувача, тим самим збільшується термін служби котла, скорочується час монтажу і знижуються експлуатаційні витрати.

Переваги:

Дров'яний котел швидко досягає високої і постійної робочої температури, що дозволяє забезпечити ефективне та економне управління процесом горіння.

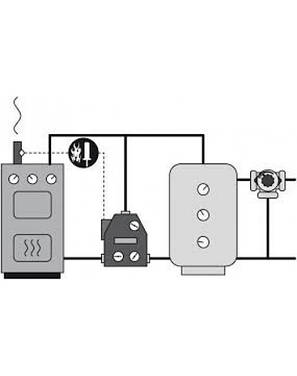

Термосмесітельний вузол підключається до поворотної трубі, не перекриваючи трубу для води, що подається, яка, у свою чергу, підключається від дров'яного котла до розширювального баку і баку-накопичувача.

Перепускна магістраль може бути перекрита на кінцевому етапі підмішування, що забезпечує максимальну ефективну завантаження теплового бака-акумулятора.

Термосмесітельний вузол дозволяє заощадити робочий час і виключає можливість неправильного підключення при монтажі обладнання.

Характеристики:

Надійний теплоізоляційний кожух захищає від жару, а також економить енергію.

Патрубки 1"1/4" забезпечені запірними клапанами, що забезпечує простоту технічного обслуговування і очищення обладнання.

Термостат управляє насосом, оптимізує роботу термосмесительного вузла, а також захищає котел від негативних впливів, спричинених перепадами температури.

В комплекті на вибір один з термостатів +45°C, +55°C, +61°C або +72°C.

Клапан вільного потоку забезпечує вільний витрата при зупинці насоса, що забезпечує безпечну експлуатацію в разі відключення електроенергії.

Принцип роботи

Етап нагрівання (1)

Проводиться розпал котла. При розпалюванні відбувається запуск циркуляційного насоса. Термостат запускає циркуляційний насос по температурі димового газу в котлі і керує його роботою в оптимальному режимі. Вода циркулює між термосмесительным вузлом і котлом, підмішування проводиться по мірі підвищення температури в котлі.

Етап завантаження (2)

Температура гарячої води, що циркулює між котлом і термосмесительным вузлом, впливає на ступінь відкриття термостата (див. малюнок). Термостат починає відкриватися при температурі 45/55/61/72°C* і повністю відкритий при температурі 57/67/73/84°C. При відкритті термостата по температурі 45/55/61/72°C виходить з котла гаряча вода змішується з надходить з бака-накопичувача холодної поворотної водою, при цьому забезпечується достатній нагрівання поворотної води, що надходить у котел на дровах. Обсяг води, яку забирають з дна котла, компенсується гарячою водою, що надходить в верхню частину бака-накопичувача. Таким чином в баку-накопичувачі тимчасово акумулюється істотний обсяг води. Робоче положення термостата під час підмішування залежить від потужності і температури в котлі. Термосмесітельний вузол оснащений вбудованим замочним клапаном для проточної магістралі, робота якого визначається положенням термостата (див. таблицю). При температурі 51/61/67/78 °C потік нагрітої води, що надходить з дров'яного котла в термосмесітельний вузол, починає зменшуватися, щоб збільшити ефективність охолодження котла. При температурі 57/67/73/84°C* запірний клапан повністю закривається і вся продуктивність циркуляційного насоса використовується для охолодження дров'яного котла і підмішування в систему бака-накопичувача.

Заключний етап (3)

Термостат повністю відкритий. Запірний клапан проточною магістралі повністю закритий. Всю продуктивність циркуляційного насоса використовують для охолодження дров'яного котла і підмішування в систему бака-акумулятора.
