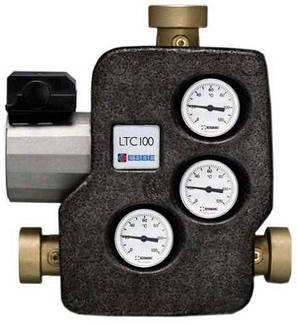

ESBE LTC171 (Ладдомат) 100кВт. 60С Dn50 Змішувальний модуль
ESBE LTC171 (Ладдомат) 100кВт. 60С^ Dn50 Змішувальний модуль
^Патрон може бути встановлений з будь температурою на прохання клієнта від 45 до 70 градусів
Серія LTC100 ― змішувальний пристрій з вбудованим 3-швидкісним насосом для використання з котлами аж до 140 кВт. Термостатичні змішувальні пристрої збільшують можливість досягнення в котлі більш високої температури згоряння, що забезпечує зниження викидів. Крім того, термостатичні змішувальні пристрої підтримують високу зворотну температуру і гарантують її сталість протягом всього циклу згоряння, що підвищує ефективність котла, знижуючи утворення опадів та збільшуючи термін його експлуатації.
ЗАСТОСУВАННЯ
Змішувальний пристрій ESBE серії LTC100 застосовується для ефективної автоматичного завантаження накопичувальних баків і захисту котлів, що працюють на твердому паливі, при дуже низькій температурі теплоносія зворотного трубопроводу, що в іншому випадку, призводить до забруднення трубопроводу, зниження продуктивності і зменшення терміну експлуатації котла.
ВИКОРИСТАННЯ
Змішувальний пристрій ESBE серії LTC100 сконструйоване для захисту котла від низької температури теплоносія зворотного трубопроводу. Підтримка високої і стійкої температури теплоносія зворотного трубопроводу сприяє підвищенню коефіцієнта корисної дії котла, знижує утворення конденсату і збільшує термін його експлуатації. Вбудований насос забезпечує захист котла і оптимальне завантаження бака. LTC100 застосовується в опалювальних пристроях, де котли, що працюють на твердому паливі, використовуються для заживлення накопичувальних баків.
ФУНКЦІОНУВАННЯ
Змішувальний пристрій складається з інтегрованого насоса і термостатичного клапана, сконструйованих для полегшення монтажу та обслуговування. Змішувальний пристрій захищено ізоляційною оболонкою і обладнано термометрами з легко зчитуваними шкалами. Клапан не вимагає установки в байпасном трубопроводі. LTC100 володіє інтегрованою функцією циркуляції, яка дозволяє пристрою діяти навіть при припиненні подачі енергії або виході з ладу насоса. При поставці, функція циркуляції заблокована, проте легко може бути активована при необхідності. Клапан містить термостат, який починає відкривати під'єднання «А» при температурі вихідної змішаної води з'єднання AB, що дорівнює 50 °C, 55 °C, 60 °C, 65 °C, + 70 °C або 75 °C. Під'єднання «B» повністю закривається, коли температура приєднання «A» перевищує номінальну температуру відкриття на 10 °C.
ТЕПЛОНОСІЙ
Для захисту від замерзання допускається використовувати теплоносій з вмістом гліколю і незамерзаючими рідинами, нейтралізуючими розчинений кисень, з концентрацією гліколь до 50 %. При додаванні гліколю до теплоносія-води, збільшується в'язкість і змінюється теплоємність такого теплоносія, тому це необхідно враховувати при виборі пристрою.
ПЕРЕВАГИ
- Точне керування температурою води, що надходить з зворотного трубопроводу.
- Легка установка. Не потрібна регулювання клапана.
- Вбудована самоциркуляция. Дозволяє модулю працювати навіть при збої електроживлення.
- Легке, але зазвичай не потрібний обслуговування.
ТЕХНІЧНІ ДАНІ
- Клас тиску: PN6
- Температура теплоносія, макс.: +110°C, хв.: 0°C
- Навколишня температура, макс.: 60°C, хв.: 0°C
- Витік через закритий клапан A-AB: макс. 0,5% від макс. потік (Qмакс)
- Витік через закритий клапан-AB: макс. 3% від макс. потік (Qмакс)
- Діапазон Kv/Kv мін: 100
- Живляча напруга: 230±10% В змінного струму, 50 Гц
- Споживання енергії, LTC140: 65 Вт, LTC170: 132 Вт
- Енергетична класифікація: C
- З'єднання: внутрішня різьба (G): ISO 228/1
- Матеріал: корпус клапана і кришка: чавун з кулястим графітом EN-JS 1050
Основні атрибути | |
---|---|
Виробник | Esbe |
Країна виробник | Швеція |
- Ціна: 13 465 ₴
