VeXve GRUND TERMOVAR 32 61°C (Ладдомат) 50кВт без клапана

Опис
Характеристики
Інформація для замовлення

Опис

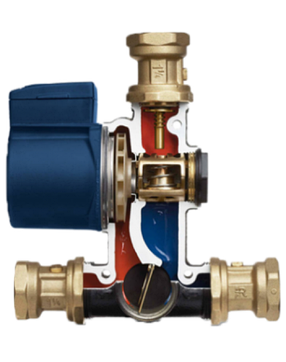

Termovar ― термосмесітельний вузол з попередньо встановленими на заводі налаштуваннями, що підключається до дров'яного котла і системи з баком-накопичувачем.

Термосмесітельний вузол дозволяє своєчасно отримати досить високу робочу температуру в ході підмішування і зарядки теплового бака-накопичувача.

За рахунок використання термосмесительного обладнання істотно збільшується термін служби котла, виключаються помилки при підключенні, скорочується час монтажу, і, відповідно, знижуються експлуатаційні витрати.

Переваги:

  • Дров'яний котел швидко досягає високої і постійної робочої температури, що дозволяє забезпечити ефективне та економне управління процесом горіння.

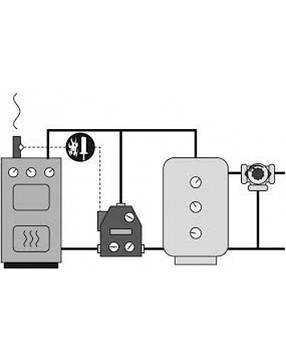

  • Термосмесітельний вузол підключається до поворотної трубі, не перекриваючи трубу для води, що подається, яка, у свою чергу, підключається від дров'яного котла до демпферному посудині і баку-накопичувача.
  • Перепускна магістраль може бути перекрита на кінцевому етапі підмішування, що забезпечує максимальну ефективну зарядку теплового бака-накопичувача.
  • Термосмесітельний вузол дозволяє заощадити робочий час і виключає можливість неправильного підключення при монтажі обладнання
  • Термосмесітельний сайт простий у технічному обслуговуванні. Всі компоненти легко замінюються без необхідності зливати воду із системи

Характеристики:

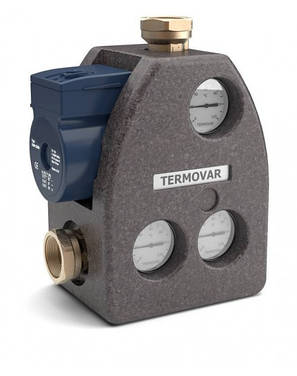

  • Надійний теплоізоляційний кожух захищає від жару, а також економить енергію.
  • Патрубки 1 1/4" * забезпечені запірними клапанами, що забезпечує простоту технічного обслуговування і очищення обладнання.
  • Термостат управляє насосом, оптимізує роботу термосмесительного вузла, а також захищає котел від негативних впливів, спричинених перепадами температури.
  • В комплекті 72-х ступінчастий термостат. У комплект може бути включений 80-ти ступінчастий змінний термостат.
  • Клапан вільного потоку забезпечує вільний витрата при зупинці насоса, що забезпечує безпечну експлуатацію в разі відключення електроенергії.

Кілька варіантів комплектації:

  • З'єднувальний фітінг 1 ", 1½", Cu 28
  • Насос Vexve, насос Grundfoss, насос класу A
  • Температура: 45, 55, 61, 72, 80, 87
  • З/без теплоізоляції
  • Напірного/безнапірного типу
  • З детектором димових газів/без детектора димових газів

Дія

Етап нагрівання (1)

Проводиться запалювання пальників котла. При запаленні відбувається запуск циркуляційного насоса. Термостат запускає циркуляційний насос по температурі димового газу в котлі і керує його роботою в оптимальному режимі. Вода циркулює між термосмесительным вузлом і котлом, підмішування проводиться по мірі підвищення температури в котлі.

Етап завантаження (2)

Температура гарячої води, що циркулює між котлом і термосмесительным вузлом, впливає на ступінь відкриття термостата (див. малюнок). Термостат починає відкриватися при температурі 72/80 °C* і повністю відкритий при температурі 84/92 °C*. При відкритті термостата по температурі 72/80 °C виходить з котла гаряча вода змішується з надходить з бака-накопичувача холодної поворотної водою, при цьому забезпечується достатній нагрівання поворотної води, що надходить у котел на дровах. Обсяг води, яку забирають з дна котла, компенсується гарячою водою, що надходить в верхню частину бака-накопичувача. Таким чином в баку-накопичувачі тимчасово акумулюється істотний обсяг води. Робоче положення термостата під час підмішування залежить від потужності і температури в котлі. Термосмесітельний вузол оснащений вбудованим замочним клапаном для проточної магістралі, робота якого визначається положенням термостата (див. таблицю). При температурі 78/86 °C потік нагрітої води, що надходить з дров'яного котла в термосмесітельний вузол, починає зменшуватися, щоб збільшити ефективність охолодження котла. При температурі 84/92 °C* запірний клапан повністю закривається і вся продуктивність циркуляційного насоса використовується для охолодження дров'яного котла і підмішування в систему бака-накопичувача.

* Залежить від температури відкриття. Термостати 72 °C-80 °C входять в базовий комплект.

Заключний етап (3)

Термостат повністю відкритий. Запірний клапан проточною магістралі повністю закритий. Всю продуктивність циркуляційного насоса використовують для охолодження дров'яного котла і підмішування в систему бака-накопичувача.

Технічні характеристики

Напруга: 230 В змінного струму, 50/60 Гц
Споживання потужності: 45 VA
Потужність: 65 кВт
Максимальна робоча температура: 110 °C
Максимальний робочий тиск: 0,6 МПа (6 бар)
Температура відкривання: +72 °C до +80 °C
Живильний насос: Vexve 25 ― 60
Розмір різьби: Rp 25 або Rp 32
Матеріал: Чавун
Розміри: 240 x 250 x 110 мм
Вага: 5,0 кг

Об'єм постачання

  • Повний комплект в зборі
  • Живильний насос
  • Vexve 25 ― 60
  • Термостат 72 °C-80 °C
  • Автоматичний запірний клапан
  • Зворотний клапан
  • Термометри ― 3 шт.
  • Кульові клапани ― 3 шт.
  • Детектор топкового газу ― 1 шт.
Основні атрибути
Країна виробникШвейцарія
  • Ціна: 7 553 ₴
