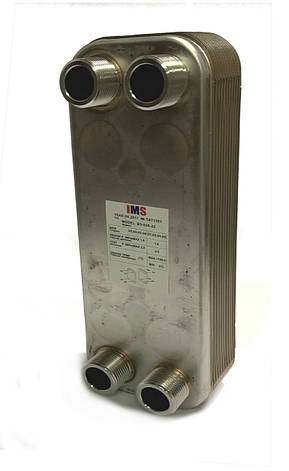

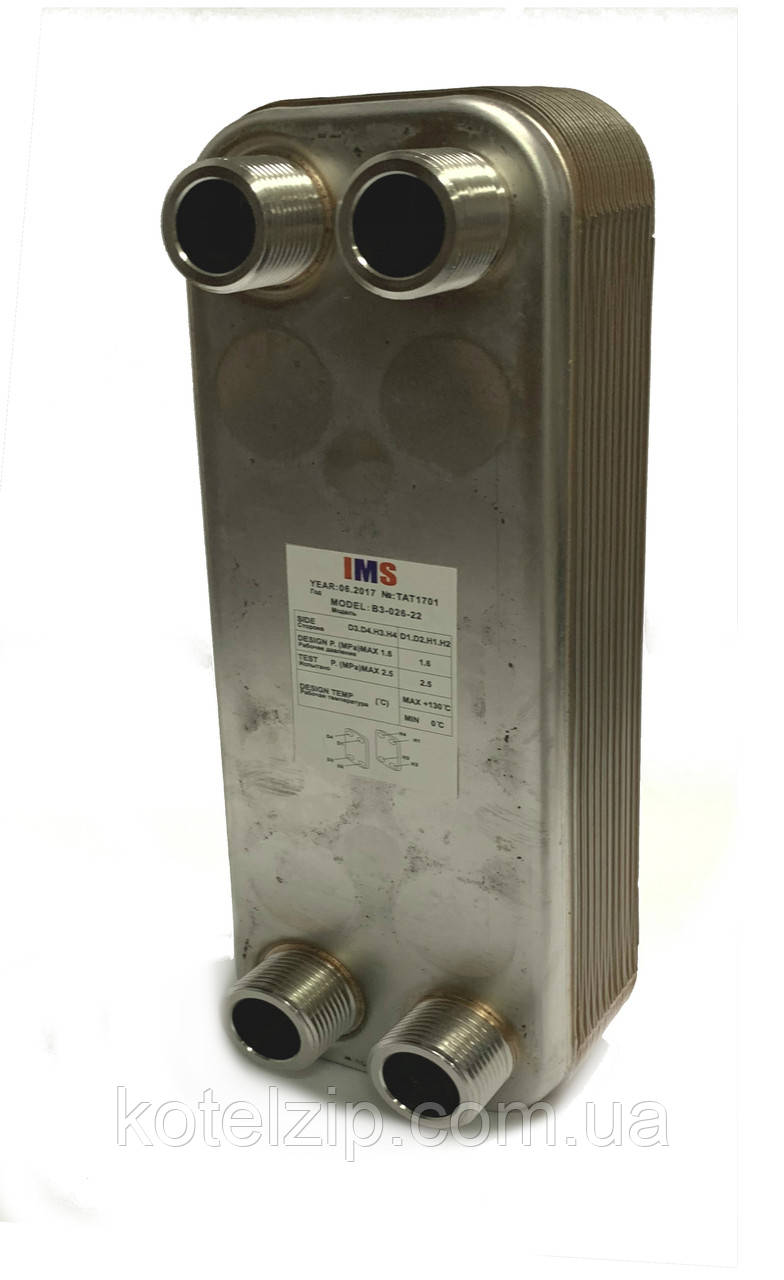

Пластинчастий теплообмінник IMS B3-026-22 1 (60-80кВт)

Пластинчастий теплообмінник IMS B3-026-22 1 (60-80 кВт) — це паяний пластинчастий теплообмінник, призначений для передачі тепла з одного теплоносія до іншого через поверхню рифлених пластин із нержавіючої сталі, спаяних міддю у вакуумній печі. Жорстка монолітна конструкція досягається завдяки розташуванню пластин, розгорнутих на 180 градусів одна щодо одної, що створює значну турбулентність потоків і забезпечує ефект самоочищення. Протитечія робочих серед гарантує високу ефективність теплообміну навіть за низьких швидкостей потоку.

Сфера застосування

Пластинчастий теплообмінник IMS B3-026-22 1 (60-80 кВт) підходить для широкого спектра застосувань, включно з:

• Опаленням
• Гарячим водопостачанням
• Вентиляцією
• Підігрівом виробничої води
• Центральним опаленням
• Сонячними установками
• Системами теплих підлог
• Підігрівом басейнів
• Системами кондиціонування
• Холодильним обладнанням
• Охолодженням для майнінгу

Цей теплообмінник також може використовуватися як:

• Пароохолоджувач
• Переохолоджувач
• Конденсатор

Переваги паяних пластинчастих теплообмінників

Паяні пластинчасті теплообмінники IMS відрізняються надійністю та ефективністю. Основні переваги включають:

• Висока надійність завдяки міцній конструкції з нержавіючої сталі.
• Ефективність завдяки турбулентності потоку та протитечії робочих серед.
• Широкий діапазон робочих температур: від 0 до 130°C, що забезпечує універсальність використання.
• Високий робочий тиск: до 2,6 МПа (26 бар), що робить теплообмінник універсальним для різних систем.
• Висока корозійна стійкість завдяки якісним матеріалам.
• Компактність конструкції та невеликий внутрішній об'єм, що полегшує монтаж.
• Простота конструкції та монтажу: стандартні з'єднання полегшують установку.
• Низька вартість порівняно з іншими типами теплообмінників.

Технічні характеристики пластинчастого теплообмінника IMS B3-026-22 1

• Кількість панелей: 20
• Товщина панелей: 0,4 мм
• Теплообмінна поверхня: 0,8 м²
• Матеріал: сталь ANSI 304
• Припій: мідь
• Діаметр з'єднання: F1, F3 — GZ 1"; F2, F4 — GZ 1"
• Напрямок потоку: F1 -> F3; F4 -> F2 (протитечія)
• Тиск тестування: 2,5 МПа (25 бар)
• Робочий тиск: 1,6 МПа (16 бар)
• Робоча температура: від 0 до 130°C

Приклад використання теплообмінника IMS для нагріву води в побутових цілях

Бутові теплогенератори, такі як настінні котли, проточні нагрівачі та недорогі бойлери, зазвичай здатні забезпечити гарячою водою з невеликою продуктивністю — 3-11 л/хв. Для більш великих потреб, наприклад, у невеликих готелях або закладах громадського харчування, може знадобитися більше гарячої води. У цьому випадку пластинчастий теплообмінник IMS B3-026-22 1 може стати відмінним рішенням, оскільки він забезпечує надійний та ефективний нагрів води з високою продуктивністю.

Таким чином, пластинчастий теплообмінник IMS B3-026-22 1 — це надзвичайно надійний і універсальний теплообмінник, який підходить для різних систем, таких як опалення, гаряче водопостачання, вентиляція та охолодження. Його висока ефективність, широкий діапазон робочих температур і простота монтажу роблять його ідеальним вибором для широкого спектра застосувань.

Схема підключення теплообмінника IMS до системи опалення

Гаряча вода від теплообмінника IMS дає продуктивність 2 м3/год або 33 л/хв, що з лишком покриває всі необхідні норми споживання води. Звичайно, якщо потрібно збільшити обсяги гарячої води, то можна поставити більш потужний теплообмінник.

Завдяки такій компоновці і малій товщині пластин, здійснюється швидка передача тепла, що дозволяє отримувати гарячу воду з мінімальними втратами.

У зв'язку з малою вагою паяного пластинчастого теплообмінника, його не можна кріпити до стіни, але для зручності монтажу, все таки, краще встановити його на саморобні кронштейни:

Гаряча вода від теплообмінника — обв'язка

Теплообмінник для басейну. Схема реалізації.

Теплообмінник для теплового насоса. Схема реалізації.

Приклад монтажу теплообмінника IMS, на прикладі теплового насоса, зробленого з побутового кондиціонера на 410 фреоні. Тут використовується теплообмінник IMS b3-20-40 для нагріву води, з температури 2С за 2 години нагріває до 60с воду об'ємом 400 літрів, використовується для обігріву приватного будинку 180 м2

Теплообмінник для теплих підлог від центрального опалення.
