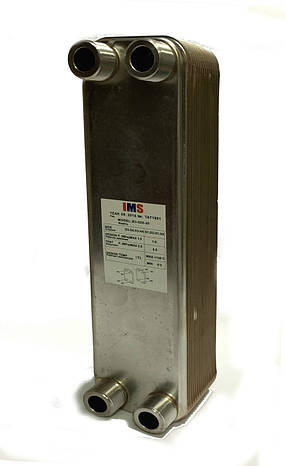

Пластинчастий теплообмінник IMS B3-020-30 3/4 (40-60 квт), фото 3
Пластинчастий теплообмінник IMS B3-020-30 3/4 (40-60 квт), фото 1
Пластинчастий теплообмінник IMS B3-020-30 3/4 (40-60 квт), фото 4
Пластинчастий теплообмінник IMS B3-020-30 3/4 (40-60 квт), фото 5

Пластинчастий теплообмінник IMS B3-020-30 3/4 (40-60 квт)

Опис
Характеристики
Інформація для замовлення

Пластинчастий теплообмінник IMS B3-020-30 3/4 — це паяний теплообмінник, призначений для ефективної передачі тепла між різними теплоносіями через поверхню пластин. Жорстка монолітна конструкція досягається завдяки рифленим пластинам із нержавіючої сталі, спаяним міддю у вакуумній печі. Кожна наступна пластина розвернута на 180 градусів щодо попередньої, що створює турбулентність потоку та забезпечує ефект самоочищення. Протитечія робочих серед сприяє максимальній ефективності теплообміну навіть за низьких швидкостей потоку.

Сфера застосування теплообмінника IMS B3-020-30 3/4

Теплообмінники від компанії IMS відомі своєю високою надійністю та широкою сферою застосування. Вони підходять для:

  • опалення,
  • гарячого водопостачання,
  • вентиляції,
  • підігріву виробничої води,
  • центрального опалення,
  • сонячних установок,
  • систем теплих підлог,
  • підігріву басейнів,
  • систем кондиціонування,
  • холодильного обладнання,
  • охолодження для майнінгу.

Цей теплообмінник також використовується як:

  • пароохолоджувач,
  • переохолоджувач,
  • конденсатор.

Переваги паяних пластинчастих теплообмінників

Пластинчасті теплообмінники мають багато переваг, зокрема:

  • висока надійність,
  • ефективність,
  • широкий діапазон робочих температур,
  • високий робочий тиск,
  • висока корозійна стійкість,
  • невеликий внутрішній об'єм,
  • компактність конструкції,
  • великий вибір типорозмірів,
  • простота конструкції та монтажу,
  • низька вартість.

Технічні характеристики теплообмінника IMS B3-020-30 3/4

  • Кількість панелей: 30
  • Товщина панелей: 0,4 мм
  • Теплообмінна поверхня: 0,8 м²
  • Матеріал: сталь ANSI 304
  • Припій: мідь
  • Діаметр з'єднання: F1, F3 — GZ 3/4"; F2, F4 — GZ 3/4"
  • Напрямок потоку: F1 -> F3; F4 -> F2 (протитечія)
  • Тиск тестування: 2,5 MPa (25 бар)
  • Робочий тиск: 1,6 MPa (16 бар)
  • Робоча температура: від 0 до 130°С

Таким чином, пластинчастий теплообмінник IMS B3-020-30 3/4 — це універсальний пристрій, який можна використовувати в різних системах, від опалення та гарячого водопостачання до охолодження для майнінгу. Його міцна конструкція та високий робочий тиск забезпечують надійність і довговічність, а компактність і простота монтажу роблять його відмінним вибором для широкого кола користувачів. Якщо вам потрібен енергоефективний теплообмінник, який можна використовувати в різних умовах, IMS B3-020-30 3/4 — це те, що вам потрібно





Пропонуємо відео огляд теплообмінника IMS. який буде встановлений в систему гарячого водопостачання, для забезпечення побутових потреб. У відео продемонстровано яка температура буде на виході, якщо вода буде 55с. У тесті буде використовуватися модель IMS B3-12-20. Рекомендуємо до перегляду.

Приклад застосування теплообмінника IMS для нагріву води побутових цілях (за приклад було взято теплообмінник на 20 пластин)

Застосовувані в побуті теплогенератори (навісні котли, проточні нагрівачі, недорогі бойлери) здатні приготувати гарячу воду для домашніх потреб, з невеликою продуктивністю — 3-11 л/хв. Цього обсягу вистачає для одночасної подачі води в 1-2, максимум 3 точки розбору.

Якщо планується більшу кількість точок, наприклад невеликий готель або приватне підприємство громадського харчування, то одержувана гаряча вода від теплообмінника, як раз те, що потрібно. Для цього, можна застосувати пластинчастий теплообмінник IMS, який підключають до системи опалення за наступною схемою:

Схема підключення теплообмінника IMS до системи опалення

Гаряча вода від теплообмінника IMS дає продуктивність 2 м3/год або 33 л/хв, що з лишком покриває всі необхідні норми споживання води. Звичайно, якщо потрібно збільшити обсяги гарячої води, то можна поставити більш потужний теплообмінник.

Завдяки такій компоновці і малій товщині пластин, здійснюється швидка передача тепла, що дозволяє отримувати гарячу воду з мінімальними втратами.

У зв'язку з малою вагою паяного пластинчастого теплообмінника, його не можна кріпити до стіни, але для зручності монтажу, все таки, краще встановити його на саморобні кронштейни:

Гаряча вода від теплообмінника — обв'язка

Теплообмінник для басейну. Схема реалізації.

Теплообмінник для теплового насоса. Схема реалізації.

Приклад монтажу теплообмінника IMS, на прикладі теплового насоса, зробленого з побутового кондиціонера на 410 фреоні. Тут використовується теплообмінник IMS b3-20-40 для нагріву води, з температури 2С за 2 години нагріває до 60с воду об'ємом 400 літрів, використовується для обігріву приватного будинку 180 м2

Теплообмінник для теплих підлог від центрального опалення.





Основні атрибути
ВиробникIMS
Країна виробникПольща
Призначення комплектуючогоДля газових котлів, Для електричних котлів, Для твердопаливних котлів, Для рідкопаливних котлів, Для комбінованих котлів, Для конвекторів, Для колекторів, Для котелень топок, Для гідравлічних стрілок, Для розширювальних баків, Для насосних груп, Для теплих підлог, Мікроклімат для шаф, Для теплових насосів
  • Ціна: 4 043 ₴
