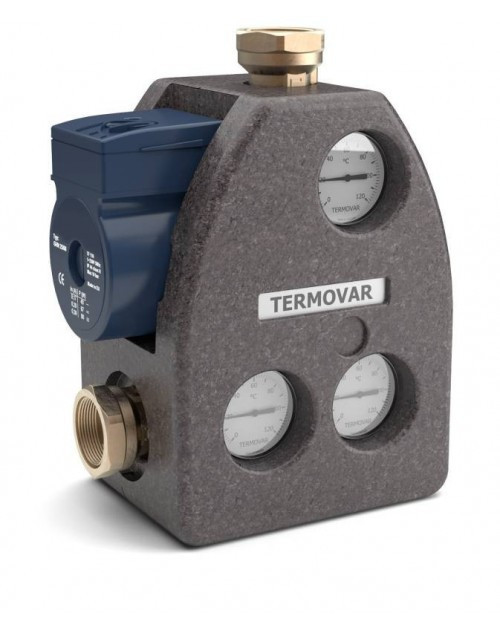

VeXve GRUND TERMOVAR dn25 55°C (Ладдомат) 50кВт

VeXve GRUND TERMOVAR dn25 55°C (Ладдомат) 50кВт

Termovar ― термосмесітельний вузол з попередньо встановленими на заводі налаштуваннями, що підключається до дров'яного котла і системи з баком-накопичувачем.

Термосмесітельний вузол дозволяє своєчасно отримати досить високу робочу температуру в ході підмішування і зарядки теплового бака-накопичувача.

За рахунок використання термосмесительного обладнання істотно збільшується термін служби котла, виключаються помилки при підключенні, скорочується час монтажу, і, відповідно, знижуються експлуатаційні витрати.

Переваги:

• Дров'яний котел швидко досягає високої і постійної робочої температури, що дозволяє забезпечити ефективне та економне управління процесом горіння.
• Термосмесітельний вузол підключається до поворотної трубі, не перекриваючи трубу для води, що подається, яка, у свою чергу, підключається від дров'яного котла до демпферному посудині і баку-накопичувача.
• Перепускна магістраль може бути перекрита на кінцевому етапі підмішування, що забезпечує максимальну ефективну зарядку теплового бака-накопичувача.
• Термосмесітельний вузол дозволяє заощадити робочий час і виключає можливість неправильного підключення при монтажі обладнання
• Термосмесітельний сайт простий у технічному обслуговуванні. Всі компоненти легко замінюються без необхідності зливати воду із системи

Характеристики:

• Надійний теплоізоляційний кожух захищає від жару, а також економить енергію.
• Патрубки 1 1/4" * забезпечені запірними клапанами, що забезпечує простоту технічного обслуговування і очищення обладнання.
• Термостат управляє насосом, оптимізує роботу термосмесительного вузла, а також захищає котел від негативних впливів, спричинених перепадами температури.
• В комплекті 72-х ступінчастий термостат. У комплект може бути включений 80-ти ступінчастий змінний термостат.
• Клапан вільного потоку забезпечує вільний витрата при зупинці насоса, що забезпечує безпечну експлуатацію в разі відключення електроенергії.

Кілька варіантів комплектації:

• З'єднувальний фітінг 1 ", 1½", Cu 28
• Насос Vexve, насос Grundfoss, насос класу A
• Температура: 45, 55, 61, 72, 80, 87
• З/без теплоізоляції
• Напірного/безнапірного типу
• З детектором димових газів/без детектора димових газів

Дія

Етап нагрівання (1)

Проводиться запалювання пальників котла. При зажигании відбувається запуск циркуляційного насоса. Термостат запускає циркуляційний насос по температурі димового газу в котлі і керує його роботою в оптимальному режимі. Вода циркулює між термосмесительным вузлом і котлом, підмішування проводиться по мірі підвищення температури в котлі.

Етап завантаження (2)

Температура горячей воды, циркулирующей между котлом и термосмесительным узлом, влияет на степень открытия термостата (см. рисунок). Термостат начинает открываться при температуре 72/80 °C* и полностью открыт при температуре 84/92 °C*. При открытии термостата по температуре 72/80 °C выходящая из котла горячая вода смешивается с поступающей из бака-накопителя холодной возвратной водой, при этом обеспечивается достаточный нагрев возвратной воды, поступающей в дровяной котел. Объем воды, который забирают с дна котла, компенсируется горячей водой, поступающей в верхнюю часть бака-накопителя. Таким чином в баку-накопичувачі тимчасово акумулюється істотний обсяг води. Робоче положення термостата під час підмішування залежить від потужності і температури в котлі. Термосмесітельний вузол оснащений вбудованим замочним клапаном для проточної магістралі, робота якого визначається положенням термостата (див. таблицю). При температурі 78/86 °C потік нагрітої води, що надходить з дров'яного котла в термосмесітельний вузол, починає зменшуватися, щоб збільшити ефективність охолодження котла. При температуре 84/92 °C* запорный клапан полностью закрывается и вся производительность циркуляционного насоса используется для охлаждения дровяного котла и подмеса в систему бака-накопителя.

* Зависит от температуры открытия. Термостаты 72 °C и 80 °C входят в базовый комплект.

Заключительный этап (3)

Термостат полностью открыт. Запорный клапан проточной магистрали полностью закрыт. Всю производительность циркуляционного насоса используют для охлаждения дровяного котла и подмеса в систему бака-накопителя.

Технические характеристики

Напруга: 230 В змінного струму, 50/60 Гц
Споживання потужності: 45 VA
Потужність: 65 кВт
Максимальна робоча температура: 110 °C
Максимальний робочий тиск: 0,6 МПа (6 бар)
Температура відкривання: +72 °C до +80 °C
Живильний насос: Vexve 25 ― 60
Розмір різьби: Rp 25 або Rp 32
Матеріал: Чавун
Розміри: 240 x 250 x 110 мм
Вага: 5,0 кг

Об'єм постачання

• Повний комплект в зборі
• Живильний насос
• Vexve 25 ― 60
• Термостат 55C
• Автоматичний запірний клапан
• Зворотний клапан
• Термометри ― 3 шт.
• Кульові клапани ― 3 шт.
