Ошибки котла Vaillant: расшифровка кодов и их описание

Ошибки котла Vaillant: расшифровка кодов и их описание

Ошибки котла Vaillant: расшифровка кодов и их описание. Газовые котлы Vaillant: расшифровка кодов ошибок

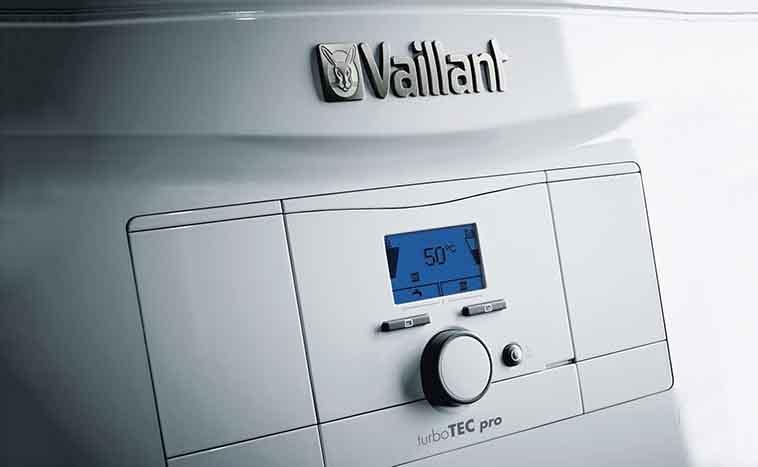

Система DIA в газовых котлах Vaillant atmo и turboTEC (pro / plus) позволяет не только отслеживать текущее состояние отопительной установки, но и изменять значения рабочих параметров в режиме диагностики.

На дисплее котла могут отображаться различные сообщения, в том числе:

  • Коды диагностики ("D. ..") - информационные сообщения, помогающие в настройке и обслуживании котла.
  • Коды состояний ("S. ..") - текущее состояние котла, например, режим работы, уровень температуры.
  • Коды ошибок ("F. ..") - сигналы о неисправностях, требующие внимания пользователя или вызова специалиста.
  • Коды программ наладки ("P. ..") - используются для сервисного обслуживания и настройки котла.

Коды ошибок Vaillant делятся на две группы:

1. Временные ошибки:

  • Причины: Скачки напряжения, кратковременное отсутствие топлива, программные сбои.
  • Решение: Сбросить ошибку и перезапустить котел.

2. Серьезные ошибки:

  • Причины: Неисправности в узлах отопительного аппарата.
  • Решение: Требуют устранения проблемы и ремонта котла.

Таблица расшифровок кодов ошибок Vaillant:

F00: Прерыв провода датчика температуры в подающей линии теплоносителя. Эта ошибка обычно связана с неисправностью датчика температуры NTC, проводов или штекера. Для определения точной причины неисправности требуется дополнительная диагностика и, возможно, замена датчика NTC.

F01: Прерыв провода датчика температуры в обратной линии теплоносителя. Это сообщение указывает на проблему с датчиком NTC, контролирующим температуру в обратной линии. Проверьте контакты кабеля и правильность подключения штекера. Если датчик вышел из строя, его следует заменить.

F02: Прерыв цепи датчика горячего водоснабжения (ГВС). Эта ошибка связана с неисправностью датчика NTC. Проверьте кабельную линию на наличие разрывов. Если ошибка возникает после замены, возможно, штекер датчика был неправильно подключен, или сам датчик вышел из строя и требует замены.

F03: Прерыв цепи датчика температуры накопителя. Это сообщение указывает на проблему с датчиком температуры NTC. Проверьте контакты кабеля, наличие разрывов и правильность подключения штекера. Для точного определения причины требуется дополнительная диагностика.

F04: Прерыв цепи датчика температуры в обратной линии. Этот код указывает на проблему с датчиком NTC на обратной линии. Обычно причиной является нарушение целостности кабеля, неправильное подключение штекера или выход из строя самого датчика.

F05: Прерыв цепи внешнего датчика отходящих газов. Эта ошибка относится к котлам Vaillant atmoTEC (pro/plus). Проверьте кабельное соединение, подключение штекера и состояние датчика тяги. Если ошибка не исчезает после диагностики, возможно, датчик требует замены.

F06: Прерыв цепи внутреннего датчика отходящих газов. Эта ошибка также применима к котлам Vaillant atmoTEC (pro/plus). Проверьте кабельное соединение и состояние датчика отработанных газов. Возможно, потребуется замена датчика.

F10: Короткое замыкание датчика температуры в подающей линии. Эта ошибка возникает, когда температура в подающей линии превышает 130 градусов или происходит короткое замыкание. Проверьте кабель, штекер и состояние датчика.

F11: Короткое замыкание датчика температуры в обратной линии. Это сообщение указывает на проблему с датчиком температуры на обратной линии. Проверьте провода, подключение и состояние датчика.

F12: Короткое замыкание датчика на выходе горячей воды. Эта ошибка возникает из-за короткого замыкания датчика температуры накопителя. Проверьте кабель, подключение и состояние датчика.

F13: Короткое замыкание датчика температуры накопителя. Эта ошибка относится к котлам Vaillant PLUS. Проверьте кабель, подключение и состояние датчика.

F14: Ошибка датчика температуры в обратной линии. Проверьте кабель, подключение и состояние датчика.

F15: Короткое замыкание внешнего датчика отходящих газов. Эта ошибка применима только к котлам Vaillant atmoTEC (pro/plus). Проверьте кабель, подключение и состояние датчика.

F16: Короткое замыкание внутреннего датчика отходящих газов. Эта ошибка также применима только к котлам Vaillant atmoTEC (pro/plus). Проверьте кабель, подключение и состояние датчика.

F20: Сработал предохранительный ограничитель температуры. Проверьте датчики температуры, кабель и электрод розжига.

F22: Сработало защитное отключение котла из-за нехватки воды. Проверьте наличие обрывов в кабеле насоса и датчика давления, а также их состояние.

F23: Ошибка F23 возникает, когда система обнаруживает нехватку воды или большой перепад температур между датчиками температуры на подающей и обратной линиях. Причиной могут быть недостаточная мощность насоса, его блокировка или наличие воздуха в системе. Также возможно, что датчики NTC подключены неправильно.

F24: Ошибка F24 указывает на нехватку воды в котле и слишком быстрое нарастание температуры. Возможные причины включают блокировку насоса, недостаточную его производительность, завоздушивание или низкое давление в системе.

F25: При обнаружении повышенной температуры отходящих газов система выдаёт ошибку F25. Это может быть вызвано сработавшим ограничителем температуры отходящих газов или обрывом в кабеле.

F26: Ошибка F26 связана с недостаточным током шагового двигателя газовой арматуры. Причины могут включать неправильное подключение серводвигателя, некорректное подключение разъема к плате управления или обрыв проводов.

F27: Если система обнаруживает наличие тока ионизации (пламени), когда газовый клапан закрыт, она выдаёт ошибку F27. Неисправность может быть связана с электромагнитным газовым клапаном или блоком розжига.

F28: Ошибка F28 указывает на неудачную попытку розжига. Это может быть вызвано несколькими причинами, включая проблемы с подачей газа, наличие воздуха в газе, неправильную работу газовой арматуры или неисправность розжига.

F29: Если пламя гаснет во время работы котла и все последующие попытки розжига неуспешны, система выдаёт ошибку F29. Причины могут включать перебои в подаче газа или неисправность трансформатора розжига.

F32: На моделях котлов Vaillant atmoTEC / turboTEC код ошибки F32 не используется. Однако в конденсационных котлах Vaillant он указывает на некорректную работу вентилятора.

F33: Ошибка F33 применима только к котлам Vaillant turboTEC (pro/plus) и указывает на проблему с реле потока воздуха. При правильной работе контакт должен размыкаться через 30 минут после отключения вентилятора.

F36: Ошибка F36 сигнализирует о обнаружении вывода отработанных газов в помещение. Это может быть вызвано неисправностью датчика отработанных газов или проблемами с отводом продуктов сгорания.

F42: Код ошибки F42 указывает на короткое замыкание или обрыв на кодирующем резисторе в жгуте проводов на теплообменнике.

F49: Ошибка F49 указывает на короткое замыкание или перегрузку на шине передачи данных eBUS. Если ошибка продолжает отображаться после сброса, требуется обращение в сервисный центр.

F61: Ошибка F61 указывает на невозможность блока управления контролировать работу газового клапана. Проверьте состояние кабеля газовой арматуры и ее работоспособность.

F62: Если блок управления распознает задержку выключения газовой арматуры

F63: Ошибка F63 возникает при неисправности EEPROM, что является памятью блока электроники. В случае появления этой ошибки рекомендуется обратиться в сервисный центр для устранения неполадок и избежания возможного ущерба котлу.

F64: Код ошибки F64 указывает на неисправность электроники котла или возможное короткое замыкание NTC датчика температуры на подающей или обратной линии. Важно убедиться в целостности кабеля NTC, его правильном подключении и исправности.

F65: Если возникает ошибка F65, это указывает на перегрев блока электроники. Это может быть вызвано высокой температурой воздуха в котельной или помещении, где установлен котел, или неисправностью самого электронного блока. Рекомендуется проветрить помещение и перезапустить котел. Если ошибка сохраняется, следует обратиться в авторизованный сервисный центр Vaillant.

F67: Ошибка F67 сообщает о том, что устройство контроля пламени распознало недостоверный сигнал пламени. Это может быть вызвано неисправностью блока электроники или обрывом питания электрода ионизации. При неисправности одного из этих элементов рекомендуется заменить его на новую оригинальную запчасть.

F70: Появление кода F70 может быть связано с недействительностью DSN-кода аппарата после замены дисплея и/или электронной платы котла без прописывания нового DSN-кода в настройках аппарата.

F71: Индикация F71 указывает на неисправность датчика температуры на подающей линии, что может привести к передаче постоянного значения. Рекомендуется проверить корректность установки датчика и его работоспособность, при необходимости заменить его на новый.

F72: Ошибка F72 требует проверки работоспособности NTC-датчиков на обеих линиях (подающей и обратной), так как система управления котла зафиксировала высокую разность температур.

F73: Код F73 указывает на предельно низкий сигнал от датчика давления воды, что может быть вызвано коротким замыканием или обрывом датчика. В случае выхода из строя этот элемент не подлежит ремонту и требует замены на новую оригинальную деталь.

F74: Появление ошибки F74 говорит о слишком высоком сигнале от датчика давления воды, что может быть вызвано замыканием датчика или внутренней ошибкой. В случае выхода из строя датчика требуется его замена на новую оригинальную деталь.

F75: Ошибка F75 возникает, если система не может распознать повышение давления при запуске насоса. Возможные причины включают выход из строя датчика давления воды, циркуляционного насоса, завоздушивание системы отопления или некорректное подключение расширительного бака.

F77: Ошибка F77 указывает на достижение максимального уровня заполнения водой в насосе отвода конденсата или отсутствие обратной связи от клапана отходящих газов или модуля "2 из 7", если он присутствует в системе. Рекомендуется убедиться в исправности насоса и обратиться в сервисную службу при необходимости.

Вот коды состояния котлов Vaillant и их значения:

Режим отопления:

  • S.0: Отсутствует запрос на тепло
  • S.1: Пуск вентилятора
  • S.2: Предварительная работа циркуляционного насоса
  • S.3: Розжиг котла
  • S.4: Горелка работает
  • P.5: Выбег насоса и вентилятора *
  • P.6: Выбег вентилятора
  • S.7: Выбег насоса
  • S.8: Блокировка горелки

Режим ГВС (для двухконтурных котлов - VUW):

  • S.10: Запрос горячей воды
  • S.11: Пуск вентилятора
  • S.13: Осуществляется розжиг
  • S.14: Горелка работает
  • S.15: Выбег насоса и вентилятора *
  • S.16: Выбег вентилятора
  • S.17: Выбег насоса

Режим ГВС (для одноконтурных котлов - VU) / функция горячего старта:

  • S.20: Предварительная работа циркуляционного насоса
  • S.21: Пуск вентилятора
  • S.22: Работа циркуляционного насоса
  • S.23: Розжиг
  • S.24: Работа горелки
  • S.25: Выбег насоса и вентилятора *
  • S.26: Выбег вентилятора
  • S.27: Выбег насоса
  • S.28: Время блокировки горелки

Вот дополнительные коды состояния котлов Vaillant и их значения:

Специальные случаи:

  • S.30: Отсутствует запрос на тепло от регулятора
  • S.31: Отсутствует запрос на тепло - включен летний режим
  • S.33: Реле давления воздуха не переключается
  • S.34: Режим защиты от замерзания теплообменника (для котла turboTEC)
  • S.36: Запрос на тепло был заблокирован. Расчетная температура теплоносителя менее 20 °С
  • S.39: Сработал "burner off contact" (например, накладной термостат или насос конденсата)
  • S.41: Давление воды более и равно 2,8 бар
  • S.42: Обратный сигнал клапана отходящих газов блокирует работу горелки (только в сочетании с модулем "2 из 7", арт. 0020017744) или неисправность насоса конденсата, запрос на тепло блокируется
  • S.51: Проблемы с циркуляцией ГВС во время работы горелки
  • S.52: Температура отходящих газов слишком высокая
  • S.53: Недостаточный напор воды. Котел 2 мин 30 сек будет находиться в режиме ожидания
  • S.54: Котел находится в ожидании в режиме самодиагностики
  • S.59: Недостаток воды в системе отопления
  • S.60: Время ожидания после потери пламени
  • S.91: Демонстрационный режим
  • S.96: Производится тестирование датчика обратной линии, запросы на тепло блокируются
  • S.98: Производится тестирование датчика подающей линии, запросы на тепло блокируются
  • S.99: Режим заполнения

*Примечание: Burner OFF contact (Burner OFF / B.off) - клемма подключения напольного отопления. Может использоваться, например, для подключения предохранительного термостата системы "теплый пол".



Вот некоторые тестовые программы для котлов Vaillant:

Тестовые программы:

  • T.01: Проверка внутреннего насоса - включение или выключение внутреннего насоса.
  • T.02: Проверка трехходового клапана - перевод внутреннего распределительного клапана в положение режима отопления или ГВС.
  • T.03: Проверка турбины (вентилятора) - включение или выключение вентилятора с проверкой максимальной скорости вращения.
  • T.04: Проверка насоса рециркуляции - включение или выключение насоса зарядки цилиндра.
  • T.05: Проверка циркуляционного насоса - включение или выключение циркуляционного насоса.
  • T.06: Проверка наружного насоса - включение или выключение внешнего насоса.
  • T.08: Проверка горелки - запуск котла и включение на минимальной мощности с отображением температуры потока на дисплее.

Важно помнить, что эти операции должны выполняться только аттестованным специалистом компании Vaillant с соответствующей квалификацией. Несоблюдение этого может представлять опасность для жизни и здоровья, а также привести к материальному ущербу.

давайте теперь разбираться в самых распространеных ошибок котла vaillant

Газовый котёл Vaillant Как устранить самим ошибки F0, F1 - F11, F15, F16, F20, F22- F28, F29- F75



Замена любой из трех частей электронного блока котла Vaillant требует обязательной регистрации новой детали.

Иначе контроллер системы управления выдаст код ошибки F.70.

Важно! Регистрацию и замену должен выполнять только сертифицированный специалист, чтобы сохранить гарантию на котел.

В новейших моделях Vaillant, оснащенных интернет-подключением, информация о самостоятельной замене и появлении ошибки F.70 автоматически передается по GSM-связи в представительство Vaillant в вашей стране.

Список распространенных отказов электроники котлов Vaillant:

  • F67: Наиболее частая ошибка. Если термопара исправна, причина кроется в блоке розжига. Необходимо снять плату и осмотреть ее на предмет вздувшихся конденсаторов или перегоревших резисторов. Розжиг котла Vaillant, как и других марок, можно отремонтировать своими руками.
  • F63: Ошибка блока управления. Может сопровождаться сообщением "EEPROM". Блок необходимо снять и протестировать. Лучше всего установить на Vaillant заведомо исправный блок и проверить работу котла в основных режимах.
  • F64: Ошибки измерительной электроники, замыкание NTC на прямой и обратной линиях. Возможно, проблема комплексная: помимо электроники, нестабильно работают и сами датчики.
  • F65: Перегрев платы управления котла Vaillant. Перегрев блока происходит не из-за внутренних причин (замыкания), а из-за внешних факторов.
  • F70: Недействительный DSN-код устройства. Причина: замена дисплея и/или электронной платы котла без прописывания нового DSN-кода в настройках.

Электронные компоненты Vaillant чувствительны к влаге и высокой температуре.

В квартирах это не критично, так как воздух всегда сухой.

Но в дачных домиках при запуске возможен конденсат, если внутри высокая влажность.

В такой ситуации может появиться код ошибки о неисправности платы розжига.

как развоздушить котел ? видео ниже
