Коди помилок газового котла Junkers (Юнкерс). Основні зламання котла Junkers

Коди помилок газового котла Junkers (Юнкерс). Основні зламання котла Junkers

У нашій новій статті ми хочемо поділитися з вами основними помилками, які можуть виникнути під час експлуатації газових котлів Юнкерс. Незалежно від моделі вашого котла, важливо знати, які проблеми можуть виникнути, щоб оперативно реагувати й уникнути серйозних неприємностей.

Моделі газових котлів Юнкерс, про які ми нагадуємо в статті:

  1. Юнкерс Cerapur
  2. Юнкерс Ceraclass Excellence
  3. Юнкерс Suprastar
  4. Юнкерс Prestige
  5. Юнкерс Ceraclass

Знання типових проблем і помилок, з якими може зіткнутися ваш котел, допоможе вам бути готовими до них і вжити необхідних заходів щодо їх усунення. Залишайтеся з нами та дізнайтеся, як забезпечити безперебійну роботу вашого газового котла Юнкерс.

Важливо: Перед тим, як почати ремонт, завжди дотримуйтеся інструкцій виробника та пам'ятайте, що деякі несправності можуть бути небезпечні для життя. У таких випадках рекомендується звертатися до сертифікованих фахівців.

Модель: Юнкерс Євролайн

Код Помилка Що робити
45 Слабка тяга Перевірте працездатність вентилятора, перемикача тиску, димохідну шахту. Огляньте датчик тяги.
60 Несправність електронного модуля Діагностика електронної частини.
75 Пошкодження головного модуля Перевірте ланцюг розпалювання, іонізації. Просушіть плату.
90 Проблеми з обмежувачем температури Перевірте датчик гарячої води, термостат, плату керування. Огляньте повітропровід.



Модель: Ошибки на котел Junkers Eurostar, Junkers Ceraclass

Код Помилка Що робити
AA Перегрівання системи опалення Прочистьте теплообмінник, перевірте насос, термодатчик.
A4 Погане відведення продуктів згоряння Прочистьте систему відведення газів.
A7 Несправність датчика температури ГВС Перевірте датчик, контакти, замініть у разі потреби.
A8 Розірваний зв'язок регулятора Замініть регулятор.
A9 Неправильне встановлення температурного сенсора Встановіть сенсор правильно.
Ad Немає зв'язку з термодатчиком бойлера Огляньте контакти, з'єднання, проведення.
C4 Несправність перемикача тиску Огляньте перемикач, проведення, трубки.
C6 Поломка вентилятора З'єднайте причину зламання та відремонтуйте вентилятор.
CC Немає зв'язку із зовнішнім термометром Підтягніть контакти, перевірте проведення, термометр.
CE Низький тиск у системі опалення Долийте воду.
CF Спрацював датчик тиску Відповідні дії CE.
E2 Несправність датчика температури подавання Перевірте дроти та контакти.
E9 Спрацював термостат теплообмінника або димових газів Огляньте термостат, плату керування, насос. Очистьте> димохід.
EA Немає полум'я в пальнику Відкрийте газовий вентиль, перевірте реле потоку палива, радіатор, сифон конденсації, тягу в димовідводі.
F1 Помилка даних Перезавантажте котел.
F7 Котел вимкнений, але полум'я визначається Перезапустіть систему.
FA Газ вимкнений, але система показує наявність полум'я Відповідні дії F7.
Fd Випадково натиснута клавіша "Скидання" Натисніть знову.

Модель: Помилки на котел Юнкерс з платою S4962

Код Помилка Що робити
E01/E02 Немає розпізнавання полум'я Діагностика системи.
E03 Перегрівання Перевірте контакти з датчиком перегрівання.
E04 Замикання ланцюга пресостату Перевірте ланцюг, вентилятор, пресостат.
E05 Пресостат не спрацьовує Перевірте ланцюг, вентилятор, пресостат.
E06 Не замикається ланцюг повітряного датчика Відповідні дії E05.
E07 Спрацювала захист вентилятора Діагностика та ремонт.
E08 Некоректна робота схеми іонізації Діагностика та ремонт.
E09 Некоректна робота схеми ГК Діагностика та ремонт.
E10 Помилка пам'яті EEPROM Встановлення нового модуля.
E30; E31; E32 Несправність термостатів, датчиків Перевірка та ремонт ланцюгів.
E33 Перегрівання в частині опалення

Чищення теплообмінника, регулювання температури.



Модель: Помилки на котел Junkers Eurostar

Код Помилка Що робити
A3 Поломка датчика, що входять до складу газів Перевірити датчик і кабель, за потреби замінити.
A4 Негерметичність короба витичних газів Перевірте димохід.
A7 Несправність датчика NTC ГВС Перевірити датчик і кабель.
AC Втрата зв'язку з ТА 211Е або RAM Перевіряє кабель.
b1 Некорегувне встановлення кодувального штекера Встановити штекер правильно, за потреби замінити.
CC Пошкодження датчика зовнішньої температури Перевірити датчик і кабель.
d1 Немає сигналу від LSM 5 Перевірити ланцюг LSM 5.
E0 Збій у електронній платі Замінити плату.
E2 Несправність датчика NTC Перевірити кабель і датчик, за потреби замінити.
E9 Спрацьовування обмежувача температури Перевірити датчик NTC, насос, запобіжники.
EA Немає іонізаційного струму Перевірити тиск газу, електроживлення, запальний та іонізаційний електроди.
F7 Некорегтний іонізаційний сигнал Перевіряє іонізаційний електрод.
FA Іонізаційний струм після вимкнення Перевірити газову арматуру.



Модель: Junkers Ceraclass

Код Помилка Що робити
A7 Несправність датчика ГВС Замінити датчик.
A9 Неправильне встановлення датчика ГВС Встановити датчик правильно.
C4 Несправність диференціального реле тиску Замінити реле.
C6 Не спрацьовує диференціальне реле тиску Замінити реле.
CC Немає датчик зовнішньої температури Під'єднати датчик.
E2 Несправність датчика температури подавання Замінити датчик.
E9 Спрацьовування обмежувача температури Перевірити систему опалення.
EA Немає полум'я Перевірити систему розпалювання.
F0 Внутрішня несправність Здійснити сервісний центр.
F7 Помилкове визначення полум'я Здійснити сервісний центр.
FA Виявлення полум'я після вимкнення газу Здійснити сервісний центр.

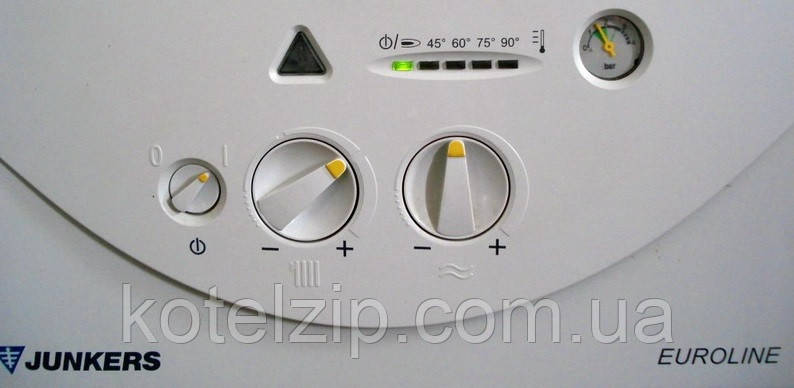

Помилки на котел Юнкерс Євролайн

Клавіша Скидання й індикатор режиму за 45 градусів блимають, вказуючи на несправність обмежувача температури. Необхідно перевірити роботу датчика температури в трубопроводі та стан насоса, що подається.

Миготіння клавіші Скидання й індикатора режиму за 60 градусів вказує на брак полум'я й закінчення контрольного часу, що призводить до аварійного вимкнення. Рекомендується провести перевірку запалювання, іонізації та роботи вентиля.

Під час блимання клавіші Скидання й індикатора режиму за 75 градусів виникає сигнал про некоректне полум'я. Потрібна перевірка роботи іонізації, стану друкованої плати та браку вологи на платі.

Якщо клавіша Скидання й індикатори режимів за 45 і 90 градусів блимають, це вказує на несправність датчика тиску та можливу наявність перешкоди в трубі для димових газів. Рекомендується провести перевірку коробки тиску на коротке замикання або розрив, а також перевірити стан труб для повітря й димових газів.

Миготіння клавіш Скидання й індикаторів режимів за 60 і 90 градусів вказує на несправність датчика температури опалення. Необхідно провести перевірку датчика NTC у трубопроводі, що подається, на наявність короткого замикання або розриву.

Якщо клавіші Скидання й індикатори режимів за 75 і 90 градусів блимають, це може бути викликано ушкодженням датчика NTC гарячого водопостачання через коротке замикання або розривання.

Миготіння клавіш Скидання й індикатора режиму за 90 градусів вказує на несправність обмежувача температури. Рекомендується провести контроль температури, щоб не допустити її перевищення 95 градусів.


Отже, розбиратися з найпоширенішими поломками, помилками в котла Junkers



Газовий казан, залишаючись без жодної реакції на спроби ввімкнення й не демонструючи жодних ознак роботи, змушує власника задуматися про можливість серйозної зламання або потребу заміни обладнання. У таких моментах функція самодіагностики котла безсила, і пристрій не видає коду помилки, що тільки підсилює занепокоєння власника.

Однак варто пам'ятати, що немає реакції котла на вмикання може бути викликана зовсім нескладними причинами, не пов'язаними з його несправністю. У вимкненому розетці або вимкненому автоматі може бути причина, причому це може статися випадково: витримана вилка з розетки, що грає дитина, або автоматичне вимкнення в разі збою в мережі. Навіть брак електропостачання в будинку може виявитися причиною, яку легко пропустити в денну пору.

Якщо електроживлення в порядку, а кошеня все ще змійчить, треба вимкнути його від мережі та провести огляд внутрішньої сторони. Багато проблем можуть бути пов'язані з перегорілими запобіжниками на платі керування, що може виявитися в помилку Е9 у котлів серії EuroStar. Пошук і огляд запобіжника, а також його перевірка за допомогою амперметра можуть виявити проблему. У разі потреби заміни запобіжника, їх запас зазвичай передбачений компанією Юнкерс на внутрішній стороні кришки або інших елементах корпусу котла.

Після заміни запобіжника та повторної спроби запуску котла, якщо проблема не усунена або новий запобіжник відразу згоряє, необхідно звернутися до фахівця для подальшої діагностики. Важливо також оглянути закінчення котла на предмет коротких замикань, витоків або пошкоджених дротів.

Варистор на плате котла

Якщо на дисплеї або індикаторах вашого котла зображається режим очікування, а на моделях ЄвроСтар ви бачите помилку СС, це може сповістити про проблему зі зв'язком із датчиком кімнатної температури або термостатом котла. Насамперед перевірте цілісність дротів і з'єднання, переконайтеся, що контакти щільно закріплені. Якщо дроти цілі, а проблема залишається, спробуйте повернути ручку на механічному датчику або замінити батарейку на електронному.

Якщо ваш котел обладнаний п'єзорозпалом, і він намагається запалити конфорку, видає іскру, але полум'я не розгоряється, ймовірно, проблема в подаванні газу або несправності газового клапана.

Кілька невдалих спроб запуску котлів лінійок Ceraclass і Євростар можуть призвести до появи помилки ЕА "Плам'я не визначається" або до миготіння кнопки "Зкидання" й індикатора температури 60 на моделях Євролайн.

У такій ситуації рекомендується спочатку спробувати запалити кухонну плиту або ненадовго відкрити газовий шланг котла (у разі закритого крана та вимкненого котла). Якщо ви почуєте шипіння або помітите, що плита вмикається, це може вказувати на проблему з котлом. У такому разі необхідно звернутися за допомогою до фахівців із сервісної служби, з якої укладений договір на технічне обслуговування газового обладнання.

Якщо шипіння немає, можливо, подавання газу в будинок тимчасово вимкнене. У цьому разі рекомендується дочекатися відновлення газопостачання. Крім того, якщо газовий шланг був відкручений, важливо переконатися, що він правильно під'єднаний назад до котла, і не забути повернути прокладку.

Котел періодично вимикається — одна з найпоширеніших несправностей. Під час роботи котла пальник може вмикатися, а потім відразу вимикатися, супроводжуючись помилками Е9, СЕ, ЕА або миготінням індикаторів температури 45 або 75 градусів, які вказують на брак струму іонізації.

Така поведінка може відбуватися під час кожної спроби запуску або випадково, непередбачувано, негайно або згодом, оскільки причини можуть бути різноманітними. Розглянемо можливі проблеми та способи їх розв'язання.

Причина #1: Забитий фільтр Це поширена несправність для двоконтурних котлів, яка рідко відбивається в самодіагностикі, оскільки фільтр зазвичай є зовні та не під'єднаний до датчика.

Вимкнення відбувається у разі перемикання на гарячу воду, позаяк вода не надходить у достатній кількості або під низьким тиском, що призводить до перегрівання котла.

Для очищення фільтра вимкніть котел і знайдіть на трубі подавання води в котел ділянку у формі перевернутої літери у

Встроенный фильтр очистки воды

Причина #3 — проблеми з електродами розпалювання

Ще однією поширеною причиною постійного вимкнення котла є проблеми з електродами розпалювання. Електроди можуть бути забруднені або перебувати в неправильному положенні, що заважає правильному запалюванню пальника.

Для перевірки та очищення електродів зробіть такі дії:

  1. Отключите котел от электросети.
  2. Відкрийте кришку пальника котла.
  3. Огляньте електроди на предмет забруднень або зношування.
  4. Очистьте електроди від пилу, бруду або накипу за допомогою м'якої щітки або вологої ганчірки.
  5. Переконайтеся, що електроди розташовані на правильній відстані одна від одної та від металевої поверхні пальника.
  6. Перевірте дроти, що з'єднують електроди, на наявність пошкоджень або окиснення.
  7. Закрийте кришку пальника та під'єднайте котел до електромережі.

Якщо після виконання цих дій котел і далі від'єднується, можливо, потрібна заміна електродів або регулювання їх положення. У такому разі рекомендується звернутися до професійного сервісного фахівця для діагностики та ремонту.

Циркуляционный насос котла

Причина #3 — дефектний датчик іноді відбувається так, що основний вогонь у котлі запалюється, але відразу ж гасне, і прилад видає помилку ЕА або індикатор 60 градусів блимає. Це свідчить про неполадки в датчикі контролю полум'я — термопару або діоди іонізатора, що призводить до помилкового спрацьовування захисту, що вимикає вогонь для запобігання можливому витоку газу без горіння.

Для усунення такої несправності іноді досить просто витягнути виделку котла з розетки та вставити її назад перевернутою. Це допомагає, тому що багато котлів Юнкерс залежно від фази, і якщо фаза та нуль у котлі та в розетці не збігаються, струм іонізації не утворюється, і датчик не спрацьовує.

Інша причина такої зламання — замикання нуля та заземлення в будь-якій частині електричної проводини вдома. Згадайте, чи не виробляли ви недавно монтажні роботи, чи не під'єднували нову електрику? Всі пристрої за такого замикання надалі працюють, але неправильно функціонує тільки заземлення.

Якщо виявлена така проблема, усуньте її та перезапустіть кошенят.

Недостатній тиск у системі теплопостачання На панелі керування кожного газового котла є манометр, який зображає поточний тиск у системі опалення. На ньому є позначки червоного кольору, що вказують на занадто низький і занадто високий тиск. Зазвичай для холодного котла вважається оптимальним тиск 1,5 бара: за 1 бара стрілка вже розміщена в червоній зоні, а за 0,5 бара котел автоматично вимкнеться, видавши помилку СЕ або CF, до відновлення тиску.

Якщо котел був встановлений недавно, наприклад, кілька тижнів тому, така ситуація цілком нормальна, і, найімовірніше, потрібно просто долити чистої води через спеціальний водозбірник. Однак не треба поспішати з додаванням води в систему, особливо якщо вона вже тривалий час перебуває в експлуатації.

Під час нагрівання вода розширюється, що призводить до підвищення тиску — це природний процес. Однак, якщо тиск відразу ж підіймається до значення 0,7-1, це може свідчить про брак повітря в розширювальному баку.

Додавання води в такій ситуації може призвести до надмірного підвищення тиску, і запобіжний клапан спрацює, скидаючи надлишки теплоносія.

Расширительный бак котла

Як накачати бак у газовому котлі?

Для накачування бака, спочатку потрібно скинути тиск у вимкненому котлі, випустивши трохи води. Потім приєднайте насос або компресор до повітряного клапана у верхній частині бака та накачайте його до значення 1,3 — 1,4 бара. Після вимкнення насоса долийте воду, щоб тиск у холодній системі становить 1,5-1,6 бара.

Якщо навіть після нагрівання котла тиск у системі опалення залишається низьким, то дійсно необхідно додати води. Місце розташування відповідного штуцера вказано в інструкції до вашого пристрою. Важливо заповнити цю трубку водою до відкриття крана, щоб запобігти потраплянню повітря в насос і радіатори.

Також обов'язково перевірте усі крани, з'єднання та радіатори на предмет витоків, а також печінка котла, щоб виявити можливі проблеми з тичками води.



Немає адекватної тяги в димоході є проблемою, з якою стикаються власники різних типів котлів, включно як традиційні димоходи, так і коаксіальні. На несправність тяги вказують коди помилок А4, С4, С6, а також миготіння світлодіода на 45 градусах, і іноді — на 90 градусах.

У разі виникнення подібних помилок важливо насамперед встановити, чи дійсно проблема існує, оскільки датчик тяги іноді може спрацьовувати помилкові, і помилки С4 і С6 також можуть свідчать про несправності реле тиску.

Проверка тяги спичкой

Перевірка тяги за допомогою сірники

Люди, хто коли-небудь розпалив камін або піч, знають, як небезпечна зворотна тяга, яка може заповнювати будинок чадним газом і димом. Щоб перевірити тягу, спочатку визначте, звідки ваш котел черпає повітря для горіння. Моделі з відкритою камерою згоряння беруть повітря з приміщення через решітку в нижній частині настінних і на боці підлогових моделей. У разі із закритою камерою згоряння повітря подається з вулиці через зовнішню трубу коаксіального димоходу.

Під час людини, що працює або намагається працювати, прикладіть аркуш паперу до точки впуску повітря. Якщо аркуш прилипає до решітки або затягується в трубу, це свідчить про нормальний тяг. Якщо тяга слабка, то для утримання паперу може не вистачити. У такому разі використовуйте спідницю, що горює, для перевірки.

Котли з відкритою камерою

Найчастіше, коли з'являються помилки тяги, дійсно проблема існує. Основною причиною є проблеми з димоходом, які можуть містити в собі:

  • Забивання сажей або кислотний конденсат;
  • Засмічення природними тілами, іноді птиці можуть побудувати гніздо в димоході, і залишки можуть потрапляти всередину;
  • Неправильний розмір або довжина димоходу;
  • Недостатня теплоізоляція, що може призвести до утворення повітряних пробок.

Перевірте та почистьте димохід, у разі потреби зверніться до фахівців.

Прессостат и турбина



Причина зниження тяги зазвичай пов'язана з дефектом одного з цих компонентів.
Як перевірити пресостат на котлі?

Власник котла може самостійно перевірити інтегрит котушки індуктивності за допомогою мультиметра. Нормальний опір має бути в діапазоні від 50 до 80 Ом. Якщо значення виходить за межі цього діапазону, котушку треба замінити. Крім того, накопичення бруду та пилу можуть призвести до дисбалансу крильчатки вентилятора.

Для перевірки необхідно зняти турбіну, очистити її від пилу та кілька разів повертати крильчатку. Якщо вона завжди зупиняється в одному положенні, можна прикріпити вантажик до верхньої лопаті та повторно перевірити.

Крім того, пресостат може не запускати вентилятор через низьку напругу в мережі. Напруга має бути не нижчою за 195 В. Якщо проблема в цьому, можна під'єднати стабілізатор.

Для перевірки працездатності пресостату можна під'єднати вентилятор безпосередньо та спробувати запустити котел. Якщо проблеми зникають, реле тиску вимагає заміни.

Щоб унеможливити пресостат із ланцюга, можна замкнути контакти його під'єднання дротом, тоді вентилятор працюватиме без зупинок.

Перемычка, замыкающая прессостат котла

Інші проблеми та коди помилок котла Junkers

Більшість повідомлень про помилки, про які ми ще неіли, вказують на збій у роботі певного датчика через його несправності, обривання лінії або несправності підконтрольного обладнання.

Дізнатися повний список кодів помилок для вашої моделі настінного газового котла Юнкерс і виконати його ремонт можна, зв'язавшись до інструкції з експлуатації вашого пристрою. Залежно від серії, методу індикації та комплектації котла список помилок може відрізнятися, а іноді один і той самий код у різних моделях може мати трохи різні значення. Ми не надаватимемо тут повний список, щоб не викликати плутанину.

Несправність #1 — шум під час роботи

Корпус котла не є герметичним, і часто в ньому накопичується пил. Основне скупчення зазвичай відбувається на крильчатці вентилятора, який висмоктує брудне повітря з котла.

Якщо ви маєте повітряний компресор, проблему можна легко розв'язати. Зніміть передню панель котла та відкрутіть турбіну. Продуйте весь вентилятор стисненим повітрям, а потім місце його встановлення, а також усю зону котла. Будьте обережні під час очищення плати — струмінь повітря може збити контакти.

Дайте пилу осість у кімнаті та повторіть процедуру очищення котла. Повторіть кілька разів, поки не досягнете повної чистоти.

Крильчатку та корпус вентилятора можна протерти мильним розчином, але не допускайте потрапляння вологи на двигун і електричні контакти. Якщо пилу було багато, краще попросити фахівця фірми, що спеціалізується на обслуговуванні та ремонті газових котлів Юнкерс, також зняти та промити газовий пальник. Не намагайтеся робити це самостійно — неправильне встановлення може призвести до витоку газу та вибуху.

Чистка теплообменника котла

Несправність #2 — немає нагрівання батарей

Якщо двоконтурний котел  Junkers не перемикається на режим опалення, навіть у разі закриття всіх кранів гарячої води на кухні та у ванній, ймовірно, має місце несправність датчика протоку або триходового клапана. У цьому разі помилка зазвичай не зображається — котел сприймає постійне споживання води та функціонує відповідно до цього.

Однак, якщо батареї залишаються холодними навіть після тривалого використання гарячої води, отже, котел працює нормально, пріоритет віддається гарячій воді.

Коли така проблема виникає відразу після встановлення, можливі помилки в проєктуванні. Наприклад, сушарка для рушників може бути під'єднана до контуру опалення, як у багатоповерхових будівлях із централізованою подачею гарячої води. У такому разі вода постійно циркулює, і датчик протоку не закривається, не даючи котлу розпочати опалення.

Несправність #3 — збої в роботі плати для котла Junkers

Електронна плата керування є однією з найвибагливіших і найдорожчих деталей сучасного котла. Помилки, як-от F0, Е0 або миготіння індикатора на 75 градусів, можуть серйозно порушити роботу котла та викликати занепокоєння в власника, який звертається до інструкції в пошуках пояснення.

Однак не завжди ситуація така плоска. Іноді причиною є просто незалежні контакти, а для котлів серії Cerapur такі помилки можуть вказувати на неправильне співвідношення газу та повітря, що подаються в пальник. Волога на друкованій платі також може стати причиною збоїв. Після ретельного просушування все може повернутися до норми.

Було помічено, що в деяких випадках помилки на платі усуваються самі собою, якщо встановити п'ятий режим роботи вентилятора.

Плата управления Юнкерс
