Коды ошибок котлов Saunier Duval

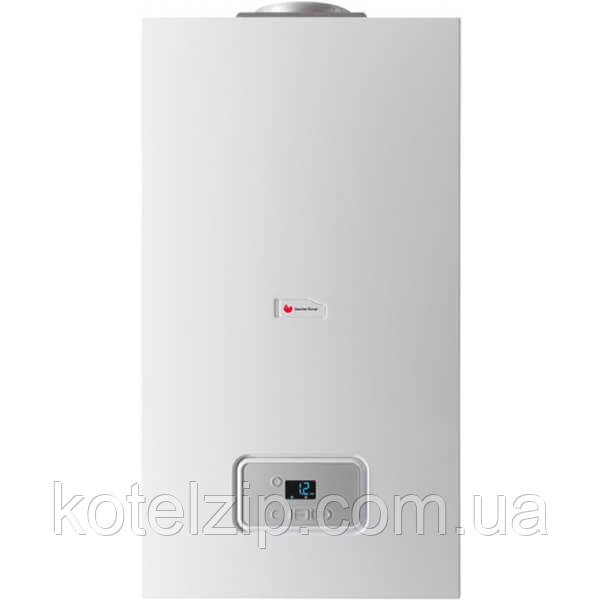

Газовые котлы Saunier Duval оснащены системой самодиагностики, которая отображает на дисплее код ошибки, соответствующий определенному типу неисправности.

Классификация кодов ошибок

Коды ошибок котлов Saunier Duval можно разделить на две категории:

• Коды ошибок, связанные с розжигом и работой котла. Эти коды указывают на проблемы с подачей газа, зажиганием, работой горелки и т.д.
• Коды ошибок, связанные с безопасностью. Эти коды указывают на проблемы, которые могут привести к повреждению котла или опасности для жизни.

Коды ошибок на газовом котле Saunier Duval (Сеньор Дюваль)

1. Ошибка F1: Отсутствие пламени - Пламя не возникает или пропадает во время работы.

2. Ошибка F2: Проблемы с дымоудалением - Вентилятор не функционирует. Прессостат работает некорректно. Дымоход забит. Автоматический сброс через 15 минут.

3. Ошибка F3: Повторная ошибка с дымоудалением - Вторая ошибка, происходящая менее чем через 2 часа 40 минут.

4. Ошибка F4: Неисправность системы контроля пламени - Проблемы с датчиком ионизации пламени. Необходима перефазировка. Подача газа прекращена или недостаточное количество. Возможно, сбились регулировки газового механизма. Газовая магистраль перекрыта.

5. Ошибка F5: Ошибка защитного термостата перегрева (120°C) - Котел перегрет.

6. Ошибка F6: Ошибка датчика отопления CTN (CTN2) - Неполадка на контуре отопления CTN (CTN2).

7. Ошибка F7: Ошибка датчика ГВС (CTN1) - Датчик, контролирующий температуру ГВС (CTN1).

8. Ошибка F8: Ошибка датчика микроаккумулятора (CTN3) - Неполадка датчика бойлера.

9. Ошибка F9: Сбой в контуре датчика давления воды Cp - Повреждение датчика давления Ср.

10. Ошибка F10: Неполадки датчика температуры на обратной линии (CTN5) - Неисправность температурного датчика на обратной линии.

11. Ошибка F11: Отсутствие приема на главной плате - Сбой главной платы.

12. Ошибка F12: Отсутствие приема на интерфейсной плате (дисплее) пользователя - Сбой интерфейсной платы.

13. Ошибка F13: Ошибка основной платы управления - Неисправность основной платы управления.

14. Ошибка F14: Перегрев системы - Температура отопления превышает 95 градусов.

15. Ошибка F15: Ошибка шагового мотора газового механизма - Неполадка шагового мотора газового механизма.

16. Ошибка F16: Ошибка регистрации пламени (паразитное пламя) - Неполадка в регистрации пламени (пламя не гаснет в течение более 5 секунд после выключения горелки).

17. Ошибка F17: Ошибка напряжения электросети - Напряжение электропитания ниже 170 вольт переменного тока.

18. Ошибка F18: Сбой в интерфейсной панели (дисплее) пользователя - Необходима замена интерфейсной панели.

19. Ошибка F19: Отключение потока отопления CTN (CTN2) - Поток отопления CTN (CTN2) отключен.

20. Ошибка F20: Ошибка соединения дисплейной платы с основной - Дисплейная плата не распознается основной платой.

21. Ошибка F21: Ошибка давления теплоносителя (менее 0,5 бар) - Недостаточное давление воды в системе отопления (менее 0,5 бар).

22. Ошибка F22: Ошибка давления теплоносителя (более 2,7 бар) - Избыточное давление воды в системе отопления (более 2,7 бар).

23. Ошибка F23: Нарушение циркуляции - Насос работает неэффективно, температура воды повышается слишком быстро. Необходимо проверить краны на выходе и входе отопительного контура.

24. Ошибка F24: Температура в обратной трубе отопления более 90ºС - Котел перегрет.

25. Ошибка F25: Сбой в контуре терморезистора H-MOD NTC - Необходим осмотр проводки.

26. Ошибка F26: Разность температур между прямой и обратной линиями системы отопления более 35 градусов, зафиксировано более 10 раз - Нарушение циркуляции. При каждом превышении разности температур в 35 градусов, котел останавливается на 1,5 минуты.

27. Сбои радио-комплектующих

28. Ошибка F33 — Потеря связи с ТА1.

29. Ошибка F34 — Сбой связи с внешним датчиком.

30. Ошибка F35 — Проблемы с радио-реле.

31. Ошибка F36 — Потеря связи с ТА2.

32. Сбои модуля ISOFLOOR

33. Ошибка F65 — Неисправность контура CTN потока в полу (CTN9).

34. Ошибка F66 — Сбой в контуре CTN обратной трубы отопления (CTN8).

35. Ошибка F67 — Проблемы в контуре CTN смешивающего цилиндра (CTN7).

36. Ошибка F68 — Сбой в возвратном контуре отопления CTN зоны радиаторов (CTN6).

37. Ошибка F69 — Неисправность в контуре перегрева пола (К1).

38. Ошибка F70 — Проблемы с пошаговым мотором трехходового клапана отопления под полом (V3V-2).

39. Ошибка F71 — Проблемы с пошаговым мотором трехходового клапана отопления радиаторами (V3V-1).

40. Ошибка F72 — Сбой в главном контуре ISOFLOOR.

41. Ошибка F73 — Неисправность температуры потока в полу (более 51ºС).

42. Ошибка F75 — Проблемы с циркуляцией воды в отоплении под полом.

43. Сбои в наборе второй зоны отопления

44. Ошибка F81 — Неисправность в шаговом моторе.

45. Ошибка F82 — Сбой в главной панели.

Saunier Duval — французская компания, специализирующаяся на производстве газовых котлов и других систем отопления. Компания предлагает широкий ассортимент котлов, которые различаются по мощности, типу камеры сгорания, количеству контуров и другим характеристикам.

Вот некоторые из самых популярных моделей котлов Saunier Duval:

• ThemaClassic — настенный газовый котел с открытой камерой сгорания. Он доступен в двух модификациях: мощностью 24 и 30 кВт.



  Котел Saunier Duval ThemaClassic

• ThemaFast — настенный газовый котел с закрытой камерой сгорания. Он доступен в нескольких модификациях: мощностью 24, 28, 35, 42 и 50 кВт.



  Котел Saunier Duval ThemaFast

• Isofast — настенный газовый котел с закрытой камерой сгорания и встроенным бойлером. Он доступен в нескольких модификациях: мощностью 24, 28, 35, 42 и 50 кВт.



  Котел Saunier Duval Isofast

• Isomax — настенный газовый котел с закрытой камерой сгорания и встроенным бойлером. Он доступен в нескольких модификациях: мощностью 24, 28, 35, 42 и 50 кВт.



  Котел Saunier Duval Isomax

• Mistral — напольный газовый котел с закрытой камерой сгорания. Он доступен в двух модификациях: мощностью 24 и 30 кВт.



  Котел Saunier Duval Mistral

При выборе котла Saunier Duval следует учитывать следующие факторы:

• Площадь помещения, которое необходимо отапливать.
• Тип камеры сгорания.
• Количество контуров.
• Мощность.
• Функциональные возможности.

Специалисты компании Saunier Duval помогут вам выбрать котел, который будет соответствовать вашим потребностям и бюджету.

1.

2. Ошибка F38 — Сбой в ТА2.

3. Ошибка F39 — Неисправность внешнего датчика.

4. Ошибка F40 — Проблемы с радио-реле.

5. Ошибка F41 — Сбой в ТА2.

Самые распространённые запчасти которые выходит из строя на котле Saunier Duval

• Датчики температуры. Датчики температуры контролируют температуру теплоносителя и воды в бойлере. Они могут выйти из строя из-за износа, загрязнения или повреждения.
• Электромагнитный клапан. Электромагнитный клапан регулирует подачу газа к горелке. Он может выйти из строя из-за износа или повреждения.
• Насос. Насос обеспечивает циркуляцию теплоносителя в системе отопления. Он может выйти из строя из-за износа, загрязнения или повреждения.
• Трехходовой клапан. Трехходовой клапан переключает поток теплоносителя между контурами отопления и горячего водоснабжения. Он может выйти из строя из-за износа или повреждения.
• Теплообменник. Теплообменник нагревает воду в контуре отопления. Он может выйти из строя из-за коррозии, накипи или повреждения.

Вот некоторые советы, которые помогут вам продлить срок службы запчастей котла Saunier Duval:

• Регулярно проводите техническое обслуживание котла. Техническое обслуживание включает в себя проверку и чистку всех компонентов котла, включая датчики температуры, электромагнитный клапан, насос, трехходовой клапан и теплообменник.
• Используйте только качественные фильтры. Фильтры очищают воду и газ от примесей, которые могут повредить компоненты котла.
• Не допускайте перегрева котла. Перегрев может привести к преждевременному износу компонентов котла.

Если вы заметили, что котел работает некорректно, обратитесь к специалисту. Не пытайтесь самостоятельно отремонтировать котел, если у вас нет необходимых навыков и инструментов.

Вот артикулы на запчасти Saunier Duval (Сеньор Дюваль)

Вентилятор Saunier Duval Themaclassic, Combitek F 24 E - S1008800

Привод шаговый G 20 (модуляционная катушка клапана) Saunier Duval Thema Classic 20146481 (ст. S1071700)

Бітермічний теплообмінник Saunier Duval Renova Star. Art. S20025297 0020025297

Датчик тиску води SaunierDuvalArt. S5720500. Protherm. Art. 0020023216, A000024135 (оригінал)

Бак расширительный 12 л для газового котла Saunier Duval Isofast E A S1025300, 2211800, 4000125261

Клапан газовий Protherm Леопард, Рись, Saunier Duval S1071400, 0020035639 без регулятора

Привід триходового клапана на газовий котел Vaillant atmoMAX, turboMAX Pro/Plus, Saunier Duval Isofast 140429

Насос для котла WILO для котла Sime, Ariston, Protherm, Saunier Duval, Fondital

Плата управления универсальная SAUNIER DUVAL Renova Star, Thema Classic - S1047000
